Especial-Hornillos de fabricación casera, no gaseosa.(Recopilación SyN-I-)






Publicado por iyan09

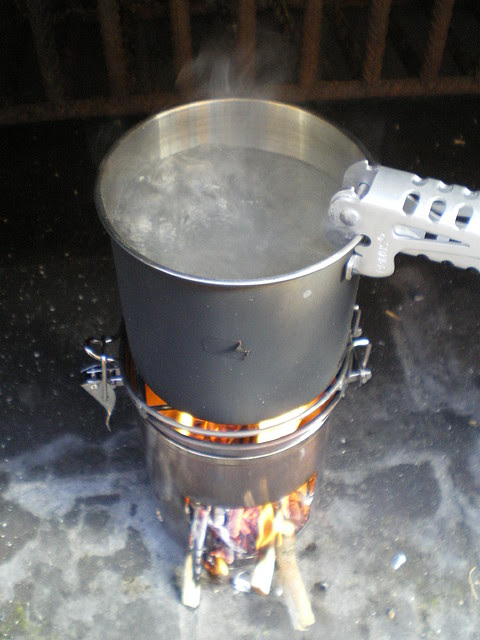

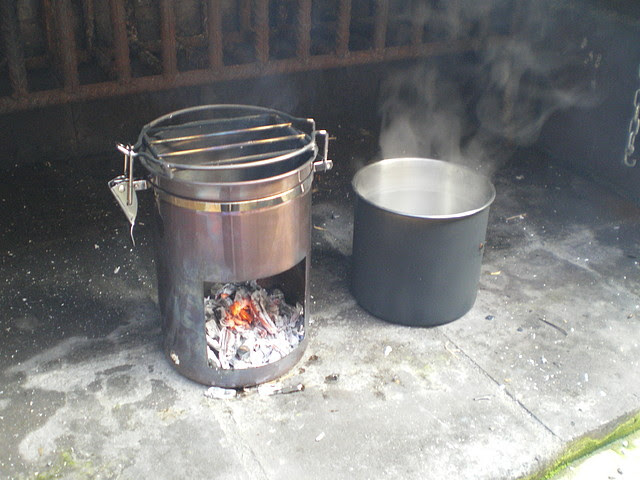

Hola compañeros , queria enseñaros mi hornillo para madera , anteriormente un azucarero , al que realice unos orificios y una boca para alimentar el hornilla y solde unas varillas de acero inox para hacer la tapa-parrilla.

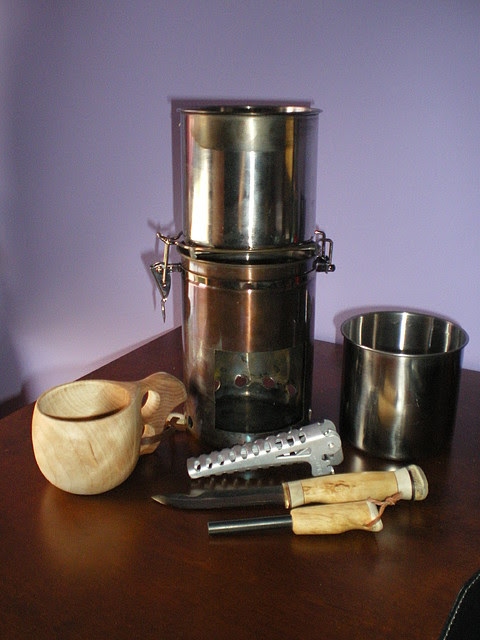

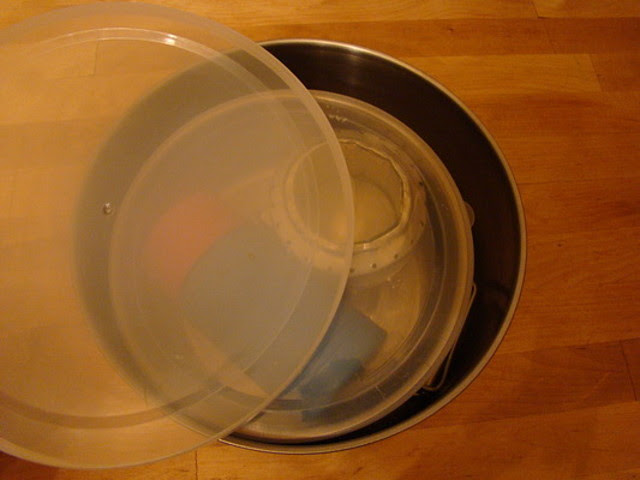

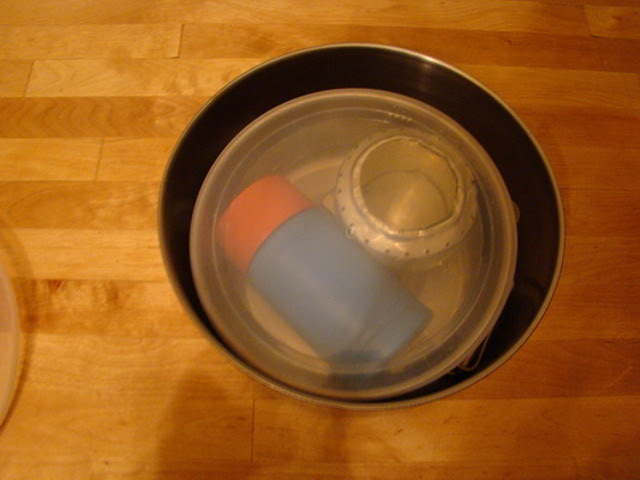

En su interior guardo la pota grande , pequeña y el mango desmontable ( que fue lo unico que necesite comprar) .
Sin mas os pongo unas fotos , espero que os guste.


Un saludo



Publicado por locoatardecer, el 11 de Noviembre de 2010 a las 21:29
Bueno, posteo mi kit de hornillo en lata a falta de la versión 2.0 que no consigo tener el tiempo para hacerlo.
Como he dicho en otro post nunca posteo lo que llevo de material, así que me he decidido a ir poniendo algo de todo lo que tengo preparado.
Primera foto: llevo 2 tuperware de acero a modo de olla, uno de medio litro y el otro de litro (cabe mas pero nunca uso tanto), solo los uso para calentar y no para cocinar. Los mismos me sirven para llevar los elementos. Tengo pendiente unas asas o como la del trangia, pero por el momento la cojo en caliente con la multiherrmienta.


Todos los elementos (ver el soporte en el mas grande) y el bote obviamente el combustible.

Todo desplegado

Las patas del soporte se enganchan entre si para dar mas estabilidad.
Comentar que una de las patas es mas corta que la otra (solo un poco) para que permita montar una sobre otra o pase por debajo sin desestabilizar el conjunto

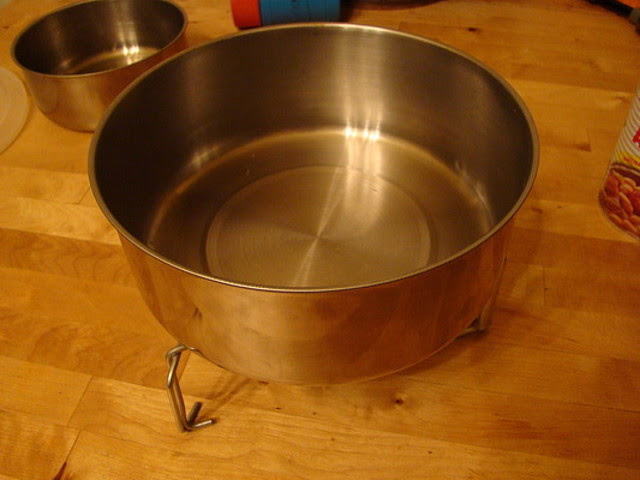

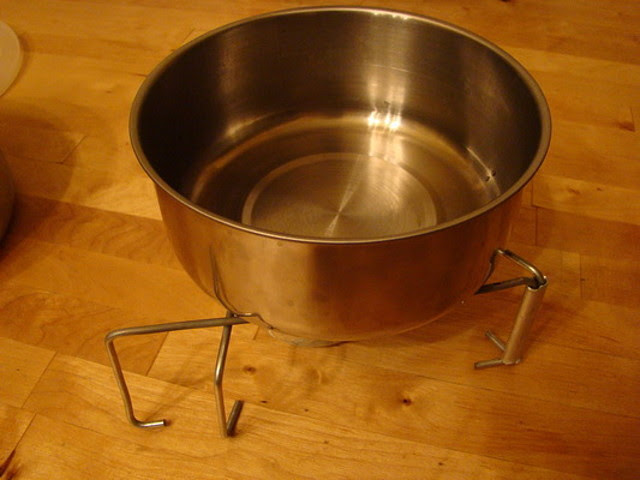

Abajo verán la configuración para la olla mas grande

montado con la olla mas grande

Configurado para la olla mas pequeña (aquí se aprecia como ayuda la pata mas corta a que se meta debajo)

Con la olla pequeña

Configuración pequeña para calentar latas.

Con la típica lata de fabada.

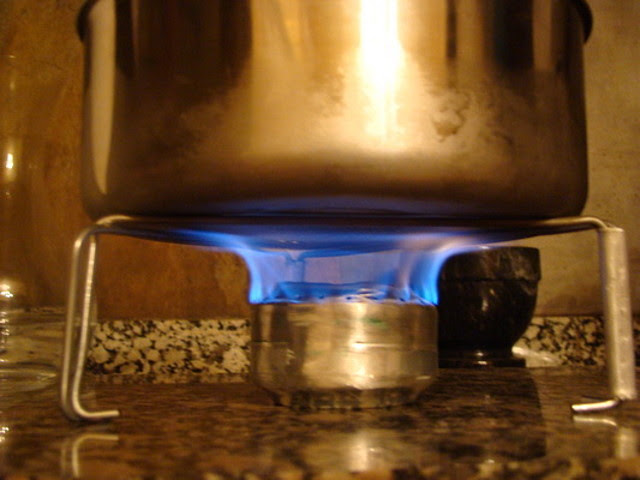

Aquí lo tenemos en acción

Así se aplica el fuego sobre la olla grande, eso también ayuda a la eficiencia al calentar, que la superficie reciba la llama de forma generosa.

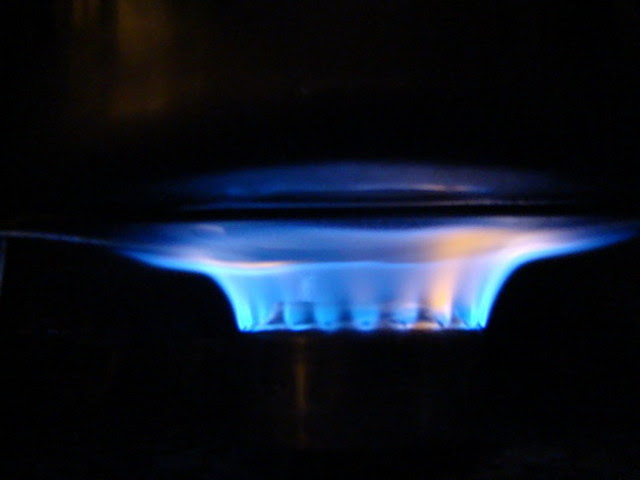

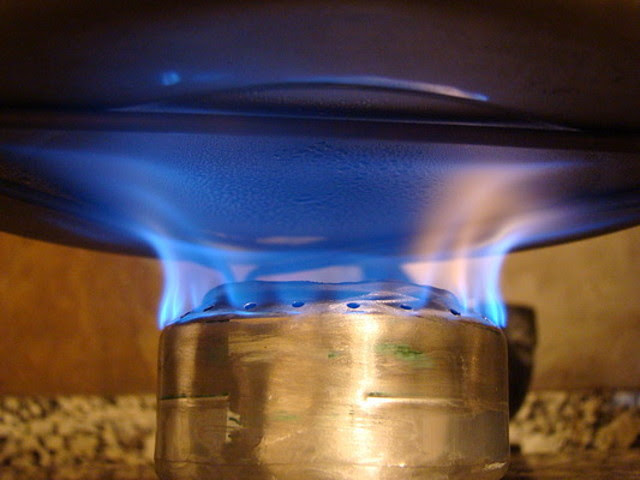

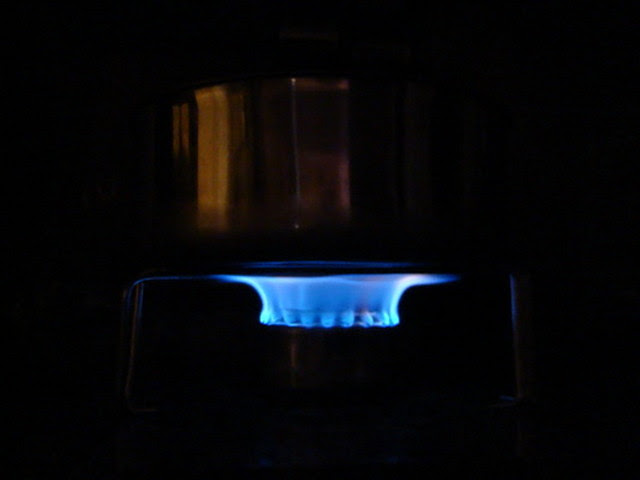

Apreciar como se distribuye la llama

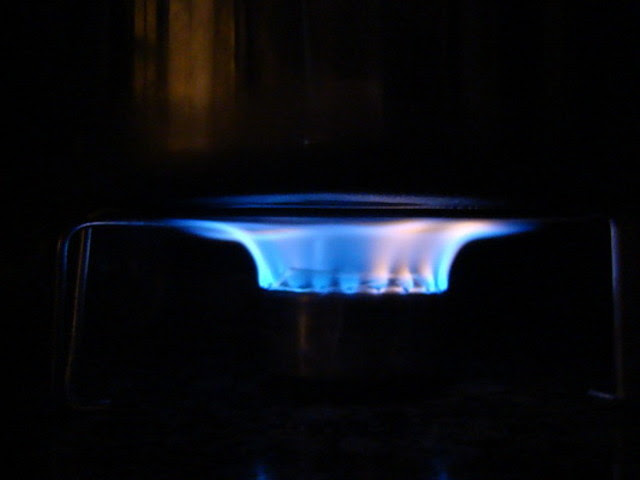

En esta foto la llama parece mas pequeña por la velocidad de la cámara que al acelerarse parece un poco mas reducida.


El agua está lista.

Para parar el viento uso los lados un molde de aluminio descartable, que no saque fotos, pero que tampoco hace falta
Les comento mas o menos los tiempos entendiendo que la temperatura de la casa esta hoy en 18 grados y aquí obviamente no hay viento.
5 a 7 minutos para calentar una leche que pueda beber un niño
10 a 12 minutos para el té o café
15 a 18 hierve el agua.
Actualmente y hasta que se me acabe, estoy usando de combustible una mezcla entre gel para encender el fuego (regalo de mi mujer ¿?... no he preguntado yo, no pregunteis vosotros para que) y alcohol de 96 para rebajar un poco el gel ya que cuesta un poco que ese gel espeso sea absorvido por el hornillo.
Por cierto, las latas utilizadas para el hornillo son dos culos de Heineken que son de aluminio.
Espero que os haya gustado otro hornillo mas.
 Publicado por lololh, el 20 de Enero de 2011 a las 21:12
Hola.He encontrado una manera rápida, fácil y eficaz de hacer nuestros hornillos de alcohol de media presión con una simple botella de aluminio algunas casas utilizan ahora como reclamo.
Aquí el futuro hornillo con sus compañeros
Primero marcamos el tamaño de hornillo que queremos
Con la dremmel o una sierra de mano cortamos por donde hemos marcado, ahora tenemos la base y la parte alta que es con la que vamos a realizar el interior.
Cortamos de la parte alta (donde va la chapa) lo que nos sobre, es este caso todo el cuello.

Ahora, hay que hacer unas ranuras con una lima o piedra de esmeril para que pase el alcohol, repasamos con lija.

Con ayuda de una tabla ancha y algo sólido golpeamos para que encajen

Cuando hace tope abajo la parte a la que hemos hecho las ranuras, solo tenemos que cortar el sobrante y ponernos a hacer los agujeros

Y queda algo así, es el pequeñito. Los agujeros deben de ir un poco por debajo de el borde superior, ya que solo se debe perforar la primera chapa

Recomiendo de 15 a 20 agujeros, con un diámetro de entre 0.75 y 1.5mm, pudiendo ser de diámetros alternos para una mejor distribución de la llama si el recipiente que vamos a necesitar así lo requiere.
Solo queda repasar con lija todo al final, incluso quitando la pintura si se quiere.
Yo en los míos de este modelo tengo autonomías desde 5-6 minutos a 25-30 según sea necesario. El peso de este último(pequeño) que he fabricado es de 26.5 gramos

El encendido tarda entre 1 y 2 minutos dependiendo de como lo llenemos. Con esto me refiero a que si utilizamos uno grande y echamos poco alcohol, tardará mas tiempo en arrancar ya que la llama quedará en el fondo y no calentará bien las paredes laterales. Entonces hay que pensar bien el diseño y adaptarlo a lo que queremos. Seguramente necesitemos mas de un intento.

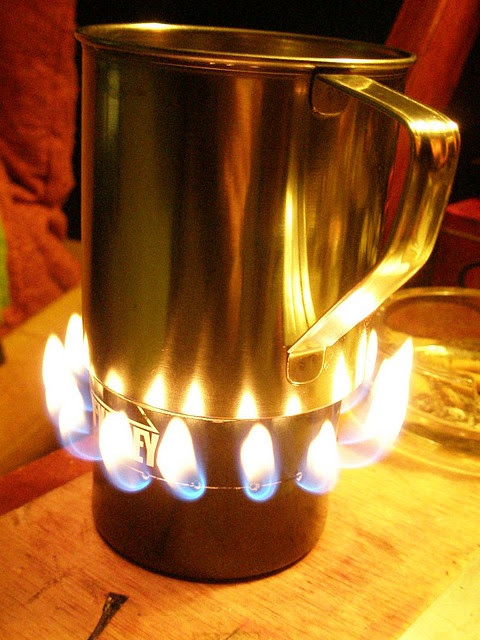

Cuando se encienden los "inyectores" laterales ya podemos posar el recipiente

También podemos usarlo separado y aprovechar el fuego central para una mayor potencia a costa de perder autonomía.

He probado diferentes combinaciones de agujeros y creo que lo mejor sean algo mas pequeños y juntos, que grandes y separados. Ya que al estar juntos en caso de una racha de viento que se apaguen la mitad, los de al lado los encienden y no se quedan apagados si no nos damos cuenta.


He partido de una base de 73mm de altura y he perforado 20 agujeros de 0.75mm, el resultado ha sido este

http://img211.imageshack.us/img211/5259/cimg0966.jpg
He sacado las siguientes conclusiones:
Le cuesta más encender cuanto mas pequeños son los agujeros.
Y aunque solo separaban unos de otros 9mm no daba encendido los que se apagaban cuando el viento (el menda soplando) arreciaba.
Apagué y perforé intercalados 0.75 y 1mm, el cambio fue abismal. Aunque le costó arrancar(casi 3 minutos) luego estuvo 25 minutos funcionando perfecto y luego aguantó 3 minutos mas a medio gas antes de apagarse.
Lo llené hasta aquí, medido desde fuera 38mm

http://img31.imageshack.us/img31/8220/cimg0978s.jpg
Encendido...
http://img3.imageshack.us/img3/7971/cimg0979g.jpg


El peso de este modelo es de 35gramos justos, el tamaño para hacerse una idea es este..

Creo que este modelo es el idóneo para uso unipersonal,(tazas, latas de fabada y eso) solo hace falta regular la altura según la autonomía que queramos.
(Publicado por lololh,)

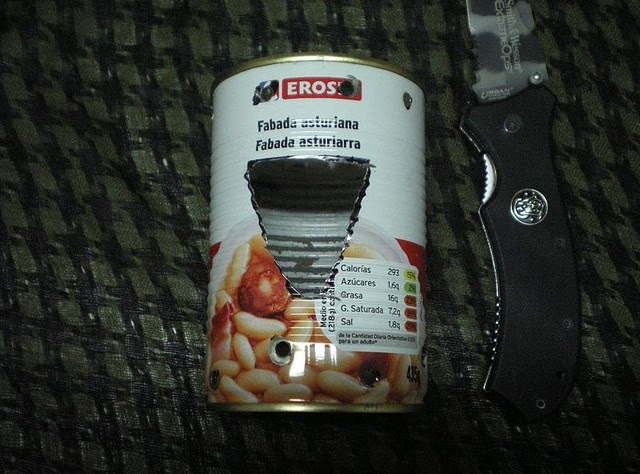

Tal y como nos mostrase el compañero <<lololh>> la forma de hacer un hornillo a partir de una botella de aluminio ; tambien muy bien podriamos reciclar esas cantimploras usadas y abolladas que ya nos hayan prestado sus servicios y por el motivo que sea ya no nos sirven para tal fin, pues bien , siguiendo dicho tutorial aqui va el reciclaje de una de esas botellas:

Botella en la que a parte de estar algo "abollada" la rosca de su tapon esta bastante deteriorada sin poder prestar su funcion, total..............a probar se ha dicho.





No os cuento lo que se hace por que es obvio y ya lo contó nuestro "compi"








Publicado por Non_Fuyades, el 11 de Marzo de 2011 a las 20:52
Pués eso.  Un hornillo hecho con un tubo de cobre que sobró de una instalación de aire acondicionado y dos monedas de 1ct., soldadas; cabe en cualquier bolsillo

Un tubo de 65mm de largo y 1/2" de diámetro, con 10 agujeros hechos con una broca de 0.8mm equidistantes


Lleva las dos monedas aplanadas para poder quedarse estático en su posición; aunque le he hecho un par de piés de alambre

Ya veis como arde



Para calentar una taza se necesita un trípode, también tenía uno hecho en alambre; este que ya mostré:

Con 2ml de alcohol dura la llama unos dos minutos; no hervirá el agua pero se calentará.
Tiene una capacidad de unos 5 a 6ml.
Para iniciar el fuego caliento el tubo con un mechero de los de tipo jet, en 15 segundos se inicia el fuego.

Mensaje viejoPublicado por 1Camibravo, el 26 de Enero de 2011 a las 00:08
Este pasado fin de semana he estado releyendo los magníficos tutoriales para hacerse uno mismo el hornillo .
Pero me quería poner ante una situación de emergencia y ser capaz de hacerlo solo con la multi y una lata de cerveza, sin mas herramientas.
Os animo a intentarlo , muchas veces nos complicamos que si el Dremel , lija , etc etc y veréis que no son necesarios....
Aquí veis lo que he usado , una cerveza :ch) (use esta pues no se oxida al ser de aluminio ) y la Leatherman  Blast

Con el mini destornillador perforo los orificios externos , con cuidadado pues si te pasas de fuerza  doblas la lata
Hago uno enfrente de otro ,luego otros dos en cada mitad y así sucesivamente

con la navaja corto un poco el lado de la boca, al tener unas bandas de color plata es mas fácil seguir luego el anillo

y continuo con la tijera pues la navaja abolla mucho el material

una vez cortada

 hago lo mismo con el lado de la base

para no doblar tanto la chapa hago un corte de arriba a abajo con la tijera, así me queda el anillo central abierto

una vez cortada, asi quedan las tres piezas

con la parte redondeada del alicate, presiono los bordes hacia fuera para quitarle los rebordes.
Sobre una superficie plana, uso la base a modo de molde para que la parte superior de un poco de si, pues si no luego cuesta mucha encajarlas.Con cuidadin pues si no están rectas o con mucha presión se abrirá la parte de arriba.
Si se os raja tranquilos que aun funciona...

con la navaja recorto la chapa del agujero para beber

detalle del corte

con el alicate presiono los cortes para no dañarnos al usarlo

las dos partes con los bordes bien redondeados, para que entren bien

una vez introducidas , solo queda poner el anillo central enrollado , para crear la cámara de evaporación

bien metido , sin graparlo ni nada , no es necesario...

detalle del interior

y a probarlo , un poco de alcohol y .....

tachan

va cogiendo fuerza...

detalle de la llama

se va consumiendo

ultima llama

observar el colorcito que le ha quedado

Ya sabeis a partir de ahora reciclar las latas...

 Publicado por TRICOPTERO1977, el 29 de Enero de 2011 a las 08:46
Bueno, pues acabo de llegar del trabajo y...... primera parada "al trastero" jejeje
He pensado en fabricar mi primer hornillo de alcohol y me propuse hacerlo con un bote de desodorante axe, aquí las fotos del proceso:
Procedo a descargar completamente todo resto de gas antes de intentar abrirlo, con mucha precaución lo hago, lo corto por la mitad y realizo las muescas para que el alcohol pueda llegar a la cámara.

Después de lijar las piezas procedo a su unión y remachado

Ahora procedo a realizar los agujeros quemador con mucho cuidado de no perforar la parte interna (queda poco más de 2 mm entre ambas en la parte superior), y de paso también le aplico un poco de pasta y pulo la pieza un poquito (no es necesario, pero queda resultón con el brillo tipo inox)

Una vez hecho esto solo queda probarlo, subo a casa, alcohol de quemar y...............................

Cuando alcanza su temperatura optima (ni 1 minuto en esta prueba) el aspecto es el siguiente

Y solo falta comenzar la prueba de colocarle un recipiente a calentar encima, yo creo que funciona perfectamente

En un futuro creo que lo voy a modificar, quitaré los remaches e intentaré ponerle el culo de otro bote como parte superior perforando un pequeño agujero en el y remachando todo otra vez, el objeto de esto es que el alcohol no se evapore mucho mientras no tiene un recipiente encima.

 Publicado por el_blaze, el 18 de Enero de 2011 a las 21:12
Aqui os muestro mi ajuar de cocina campestre XD viendo el aporte del compañero Carreroguada sigo su ejemplo y os enseño mi soporte "estrebedil" XD
Yo lo suelo llevar todo como se ve el la foto, dentro de una tada de inox.

En su interior llevo el hornillo encima de una tapa( de esas de los tarro de comida ) y que agradezco al compañero ARQUEROTGN ya que fue el quien me dijo que utilizara estas tapas,que aun llevando una capa de goma aguantan muy bien el calor sin fundirse, y en ella el aro de alumino que utilizo de soporte /paravientos, un mechero, cerillas ,una pequeño mango casero de aluminio y un paravientos hecho con el envase de una raciona xxl de lasaña XD

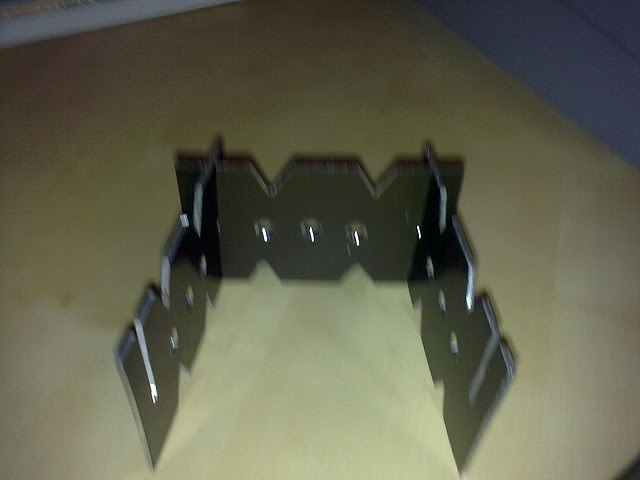

Aqui mi estrebede particular, aprobeche un retal de aluminio de 1mm escaso, le hice la forma que veis en la foto  y la verdad que funciona vastante bien.


Los cazos y tazas se sostienen de maravilla

Y si hiciese algo de viento le suelo poner el paraviento lasañero y palante jejejeje



Publicado por carreroguada, el 14 de Enero de 2011 a las 20:53
Esta tarde estaba un poco aburrido y me e puesto a hacer un paravientos para el hornillo de lata ,la verdad es que es una prueba ,ya probare que tal funciona en el monte pero la verdad esque creo que me a salido bien.
 esta claro que se aceptan sugerencias para mejorarlo entre todos.
esta echo con un trozo de chapa de aluminio que tenia por casa .la verdad es que es gordita para que aguante el calor.
le e echo las ubes para respiraderos ademas de unos taladros.

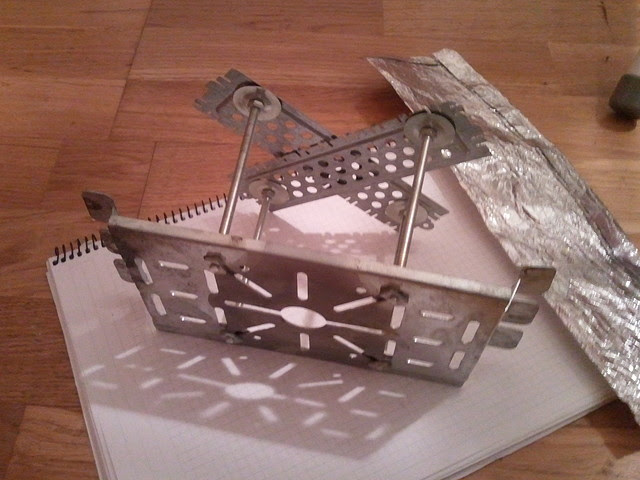

Soporte para horno de lata hecho con materiales a mano.


Materiales:
  • Plancha superior: trozo de canalización eléctrica tipo bandeja.
  • Planchas inferiores: separadores de las cpu de los ordenadores.
  • Arandelas, tuercas y varilla roscada: tacos para techo tipo pladur.
  • Cortavientos: hoja de papel de alumino fuerte con varias dobleces.
Falta eliminar el sobrante de la plancha superior que no he serrado para que se viera la pieza original. Para transportarlo se pueden desmontar todas las partes. Pesa 300 gramos, cuando elimine el sobrante creo que se quedará en 200-250 gramos.

 Publicado por Ochuzas, el 14 de Octubre de 2010 a las 04:20
Me andaba dando vueltas la idea de hacer un hornillo de "maderas" pero no tenia muy clara la forma, por lo cual comence con uno sencillo para probar.
La idea es que no deje caer residuos en el suelo, o los menos, para evitar en la medida de lo posible riesgos de incendio, por lo cual, en este primer intento no le hice agujeros en la base.

Le abri ese pequeño ventanuco para ir echando por ahi los palos, ramas etc que se vayan a usar como combustible, sin tener que levantar lo que haya al fuego.


Corte unas ramillas y palos en pedazos pequeños, el problema es que estaban muy humedos por la helada, ya que era, mejor dicho, es de noche y esta cayendo una helada de las buenas

Asi que tuve que encender el fuego con una pastilla que veis en la foto de arriba

Y poner a secar un poco los palos mas gordos encima del fuego

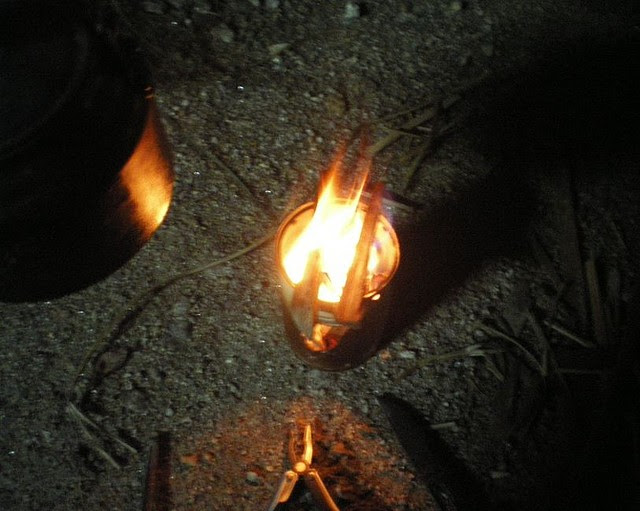

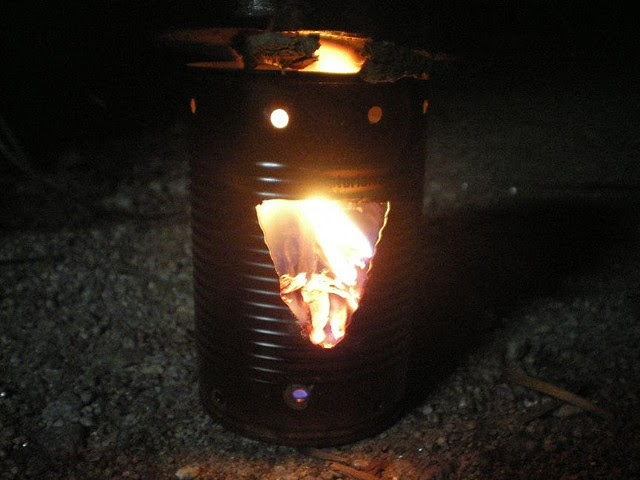

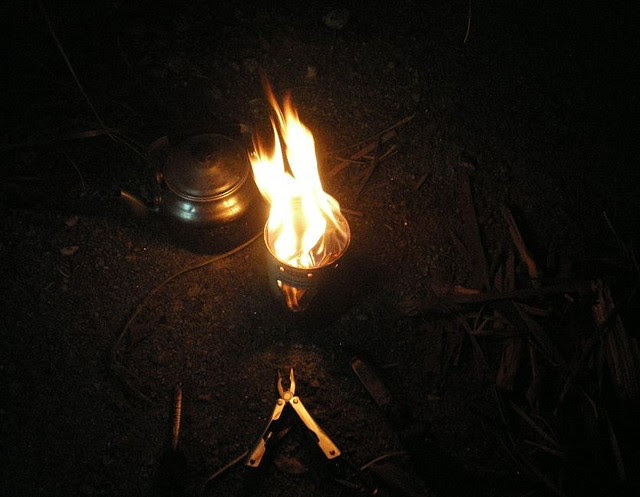

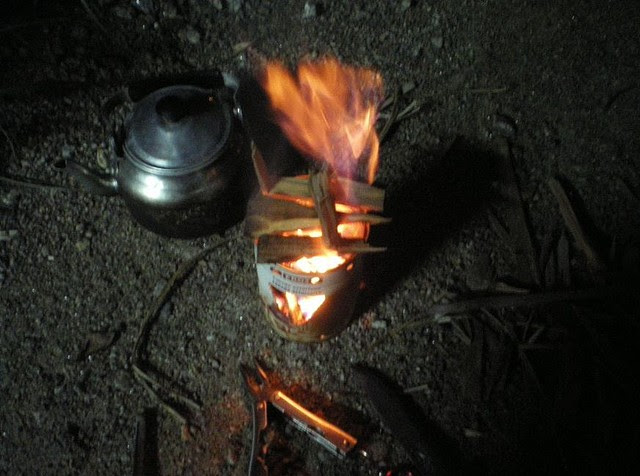

Cuando empezaron a prender los eche dentro y ya se lio un buen fuego

Tuve que poner dos palos cruzados sobre la boca del bote para colocar encima la tetera, ya que al ponerla directamente el fuego disminuia considerablemente

Y puse el cacharro encima con un litro de agua para ver el tiempo que tardaba en calentarlo, era la una y unos minutos.....

Iba tirando bastante bien, aunque, en parte por la humedad, y supongo que tambien por poca aireacion el fuego no era constante, teniendo que soplarle un par de veces para avivarlo cuando le añadia maderas

Y en un momento dado le eche media pastilla mas, pues casi se apaga

Al fin, al cabo de 25 minutos aprox. el agua estaba hirviendo

Resumiendo, sigo pensando que la mala, o mejor dicho, la no muy buena combustion, se debio mas a la humedad de los materiales que a la falta de tomas de aire del aparato. Aun asi, el proximo paso sera hacerle varios agujeros en el fondo de la lata y levantarla un centimetro del suelo añadiendole un trebede o trespies, a ver que tal funciona.
Si mañana consigo una de esas mini papeleras de rejilla que venden en los chinos, intentare acoplarla dentro del bote para probar de otra forma antes de agujerearle el culo (con perdon) a la lata.

Publicado por Huwawa, el 21 de Julio de 2010 a las 13:14
Bueno pues el otro dia me pase por un chinataun y bicheando me encontre con estos cacharros y decidi hacer una composicion haber como quedada

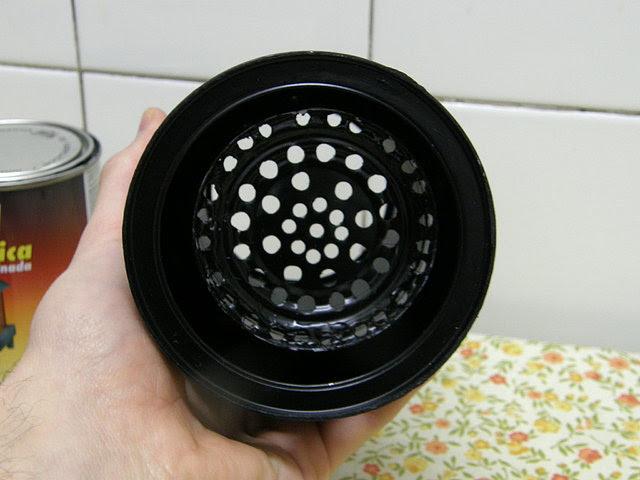

Paso a describirlos: 2 tapones de fregadero,una taza de aluminio y un bote para guardar lapices o boligrafos.

Primero hacer un corte para introducir los palitos,no lo he encendido,he metido unos para que veais como queda,vereis que el tapon mas grande encaja perfectamente en bote-lapicero

Vamos bien,que os va pareciendo,tiene buena pinta,por falta de oxigeno no sera,estrujando mas el limon me di cuenta que en el tapon grande quedada un hueco y me acorde de nuestra amiga la pastilla incendiaria para calentar la comida asinque ahora vereis el hueco que digo.

Vamos parece que estaba hecho para la pastilla,ahora le coloco la otra tapadera,y quedaria asin.

Algunos pensareis como yo, que los dos tapones solos hacen un hornillo para calentar pues si señores,ademas reduce mucho espacio,pero cuando se acabe la pastilla siempre puedes echarle leña,por cierto como calentador para quitar el frio creo que tambien funcionaria,

Bueno pues se termino,asin queda recogido,todo dentro de la taza,que queda un espacio para al menos 12 pastillas en el interior,espero que os haya gustado.

¿Veis esto............?:

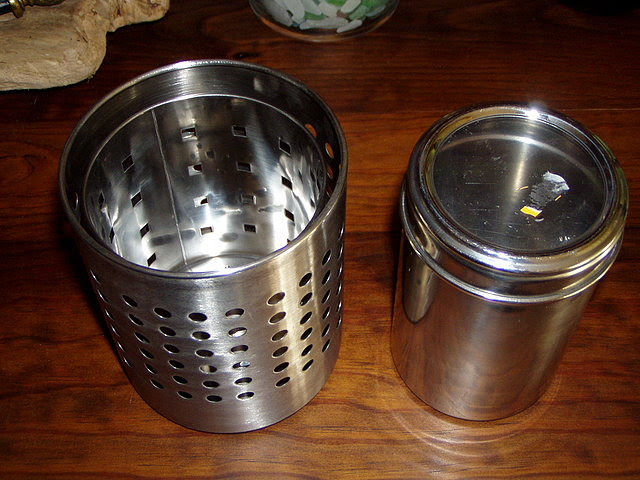

Pues esta mañana en un "chinatown" encontre estos tres recipentes de INOX. de diametros ideales para poder fabricar algo parecido y por un modico precio como os podreis figurar , hornillo de piñas , hojarasca o pequeños palos o trozos de leña con la particularidad del ahorro de combustible que este tipo de hornillos nos puede ofrecer , a parte del poder calorifico que se llega a conseguir:
                             Foto 627 de 637
                Foto 628 de 637
                Foto 629 de 637
               Foto 630 de 637
              Foto 631 de 637
             Foto 632 de 637
             Foto 633 de 637
=========================================================================== ===============================
 Aqui algunos ejemplos sacados de la rede de redes.:





 Publicado por Javidelsueve, el 26 de Febrero de 2010 a las 18:34
Aquí van las fotos que decía: Por cierto la idea me parece muy buena, hay que probar, porque esos pollos tienen una pinta
cojonuda, con sus verduritas de aderezo y los juguillos que quedan en el plato de abajo...Esto para montarlo en una quedada..
y hacer la comida pa la tropa....Habría que ver el tiempo que lleva, según el peso de los pollos....














Publicado por Javidelsueve, el 17 de Febrero de 2010 a las 19:15

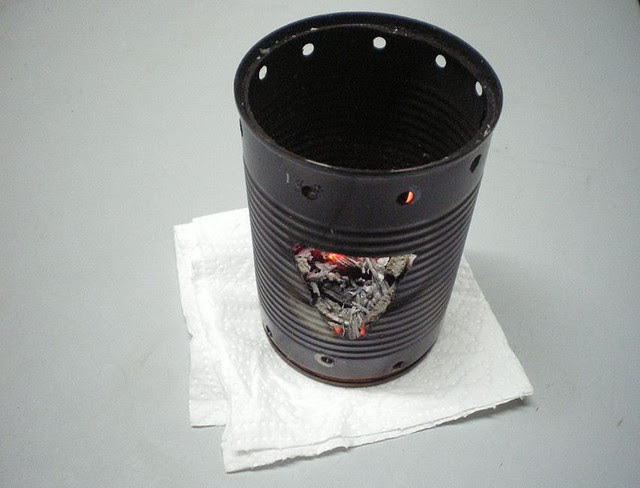

Bueno pues vamos allá!!  Hace poco posteé como hice un hornillo de leña con botes de Nesquick, era un poco
grande (bote externo de 800gr). Algún compañero me pidió mas detalles del proceso. Ahora he hecho uno
un poco mas pequeño, en el que el bote exterior es de unos 400gr, en este caso es un bote de Lecitina de
soja( de 13cm de altura y 10cm de diametro.ver foto), que es igual en tamaño a los normales de Nesquick y
a otros muchos (suelen tener un tamaño bastante estandar). El bote interior es de conservas normal, creo
que era de piña en almibar(11cm de altura y 7.5cm diametro).De modo que una vez montados quedará
aproximadamente un espacio vacio entre ellos como de 1cm + o -. Por la parte de abajo el bote pequeño
 queda suspendido a 2cm del suelo, de este modo se facilita la entrada de aire a través de su parrilla de
agujeros inferior. Voy a ir poniendo fotos intercaladas:




De las 4 fotos de encima:

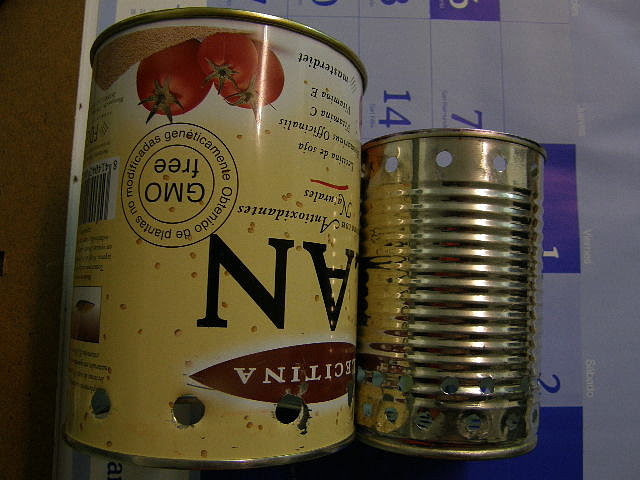

Foto 1ª:Vista general de los dos botes y sus medidas, ya tienen los agujeros hechos en una primera fase, es decir con un clavo y un martillo.Luego se agrandarán con brocas aumentando el tamaño y por último se pulen con limas redondas y se quitan las rebabas que circundan los agujeros(ver proximas fotos).
Foto2ª: Es lo que era el fondo original del B.G(bote grande), sobre este fondo que estaba cerrado, colocamos el bote pequeño y con rotulador indeleble marcamos su circunferencia externa. (¡Ojo! no pasarse de grande pues el bote pequeño deberá quedar encajado en este agujero, gracias a un poco de reborde mas ancho que tiene por arriba).Recomiendo despues de pintar esta circunferencia, quitar el bote y pintar otra mas pequeña a 1 cm. El agujero lo haremos en esta circunferencia interna, luego con tijeras de metal,zizallas, etc cortais unos pequeños radios desde esta circunferencia interior hasta la otra, para poder ir doblando unas pequeñas lenguetas hacia el interior del bote(se ven bien en la foto3 por dentro del bote).
Foto3ª: Esta es la boca original del bote, al fondo las lenguetas del paso anterior.

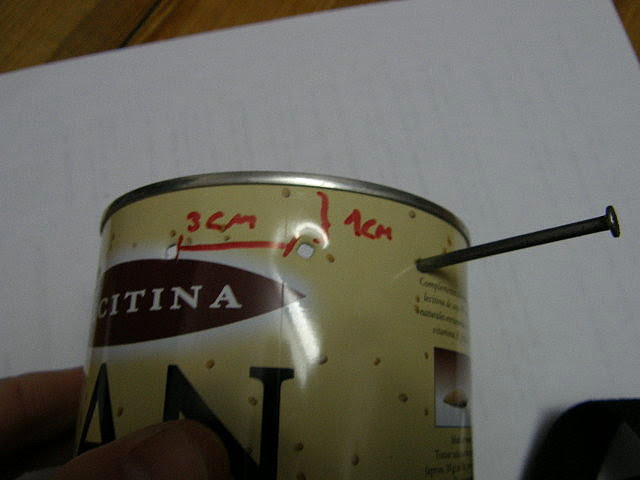

Foto4ª: Proceso de agujereado del B.G. con un clavo y unas medidas aproximadas, estos agujeros irán en la parte baja del bote(aunque en la foto se ven arriba), sobre el suelo.





Bueno vamos a por 4 mas...
Foto5ª: Vista lateral del Bote pequeño, sus agujeros superiores con alguna medida orientativa, y su doble hilera de agujeros inferiores, todos hechos con clavo y martillo y aún sin agrandar y pulir.
Foto6ª:Proceso de agujereado del fondo del B.P.

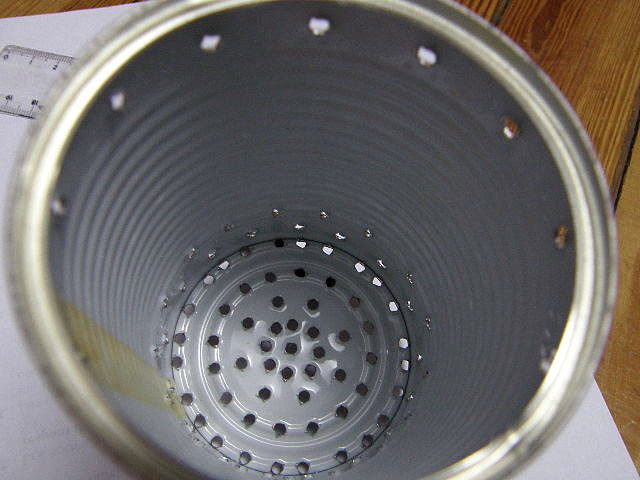

Foto7º:Fondo del bote.peque.  Para hacer los agujeros un poco homogeneos o bien distribuidos, nos ayudamos de unas lineas radiales y de los dibujos en circulillos con relieve del fondo.
Foto8ª: B.p. por dentro, observad las rebabas de metal que luego habra que pulir (si es uno detallista, sino como quedan hacia dentro no es imprescindible limarlas).





Foto9ª: Algunas herramientas, el clavo de agujerear, brocas con sus tamaños,....
Foto10ª: Vista lateral del B.P con agujeros agrandados a broca y limados.
Foto11ª: Fondo del B.P con agujeros agrandados y pulidos. (mejora mucho).
Foto12ª: Los dos botes listos para el proceso de pintado.

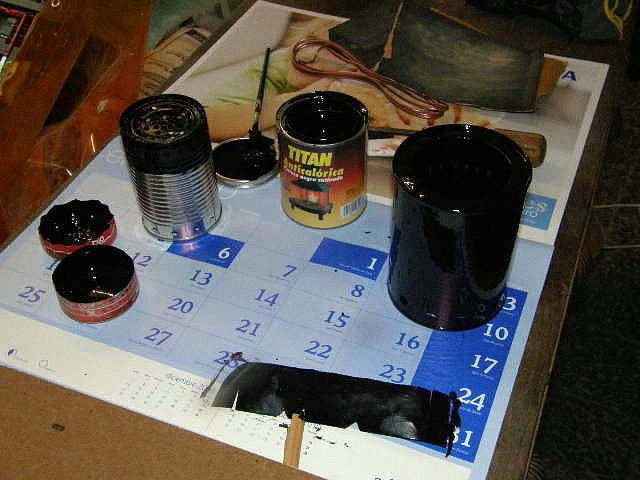

Foto 13ª: Durante el proceso de pintado, he usado una pintura anticalorica de marca Titán (375ml y cuesta 8.5€en Leroy merlin) es de color negro satinado, tiene su consistencia un poco alquitranada (pone que esta hecha con ciertas resinas y no se que mas...), huele un poco a cola de zapatero. La pintura cunde bastante, apenas gasté un poquito (hay para muchos hornillos).Hay que procurar no hechar muy espeso, sino bien esparcida porque luego por gravedad el exceso de pintura gotea hacia abajo, me quedaron algunas marcas como de ondas o gotas que escurrían y el fondo del bote interno hay que tener aun mas cuidado porque la pintura rezuma entre los agujeros y es facil que se te vaya la mano, en esa zona me quedaron algunos pegotones que tuve que quitar.




Foto14ª: El hornillo acabado, en la parte baja puse tb. uno pequeño de lata de refresco ...y como quedaban un poco "sosos" todos de negro les meti un poco de color, unas huellitas y "supervivencia y naturaleza", quedarón un poco cutres pq no tenia pincel fino y lo hice con un trocito de cuero fino.
Fotos 15ª y 16ª otras vistas del conjunto aun sin montar (lo pequeño es el otro mini hornillo, no confundir con alguna parte del que estamos posteando).





Foto 17ª: Montando el bote pequeño dentro del grande.
Foto18ª: Vista general una vez montado.
Foto19ª: Vista desde arriba.
Foto 20ª: vista por debajo.(observad la camara de aire que queda entre uno y otro bote).
Bueno acabo de pesarlo y son 326gr, se le puede poner una pieza de rejilla metalica sobre la que poner las ollas, (ver el post del otro hornillo), que tenga un hueco para alimentar el fuego.Solo me queda probarlo y espero que "tire" tan bien como el otro, lo bueno es que este tiene un tamaño mas accesible para transportar y en casi todo sitios hay pequeños trozos de madera, palitos, boñigas secas, cascaras de frutos secos, etc con que atizarlo.Es conveniente llevar un poco de papel encerado para darle arranque. Con una sierra plegable, podemos hacer unos tucos de madera, que luego a base de batoning, podemos abrir en astillas que nos quepan en el fuego.
No se que mas añadir...espero que haya quedado claro el proceso, si no me preguntais lo que sea...Cuando lo pruebe posteare el resultado.
Voy a ver si le hago una fundita de tela curiosa, para que no manche mucho de ollín, De todos modos y se me olvidó decirlo y poner una foto, el bote externo se puede cerrar por arriba y abajo con las tapas de plastico de los botes de nesquick o la tapa tambien de ese estilo que traia el bote de Lecitina de soja.Pudiendo llvar en el interior algo de yesca, la rejilla etc, sin que se caigan.
Fin de la historia.
