Trampeo y técnicas de caza y pesca.

Trampa de resorte con puntas



Esta es un clásico de los libros de
supervivencia... se trata de una vara flexible atada a un arbol y con
puntas en el extremo inferior, este extremo con puntas se separa del
arbol creando una tension que el animal dispara al llevarse la cuerda de
disparo por delante, y la vara con pinchos se cierra sobre el
atravesandolo contra el árbol.

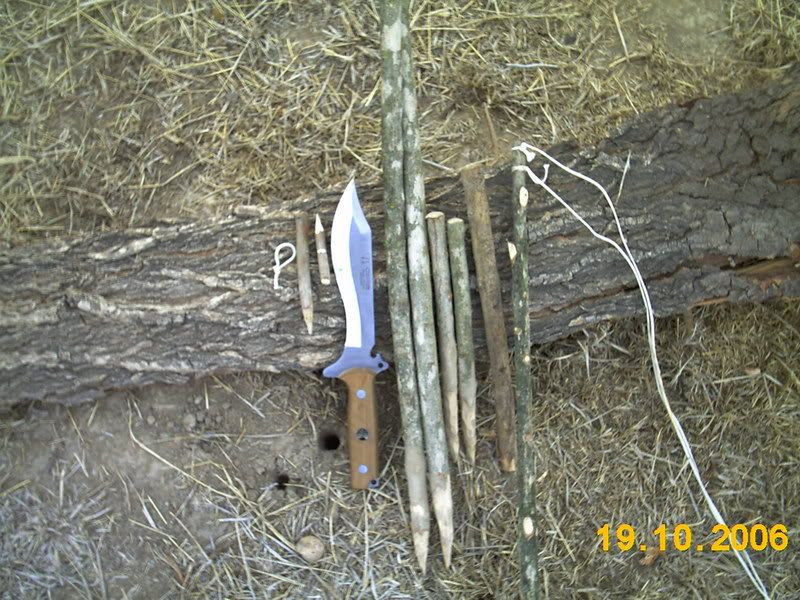

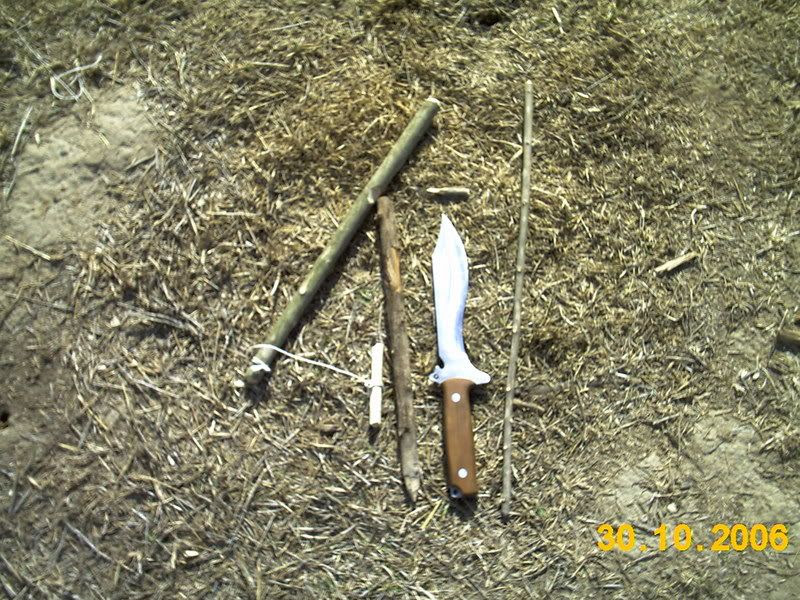

foto con los materiales:
Una vara flexible con varias puntas atadas en el extremo
Una estaca que sujetará el sistema de disparo.
Dos palos que juntos forman el sistema de sujección
Una pequela clavija que unida a la cuerda de disparo hace saltar la trampa
Cuerda
Cuchillo (el villegas como casi siempre)



Aqui
teneis un detalle de los dos palos que forman el sistema de disparo,
junto con el aro de cuerda que los une y la pequeña clavija unida a la
cuerda de disparo.

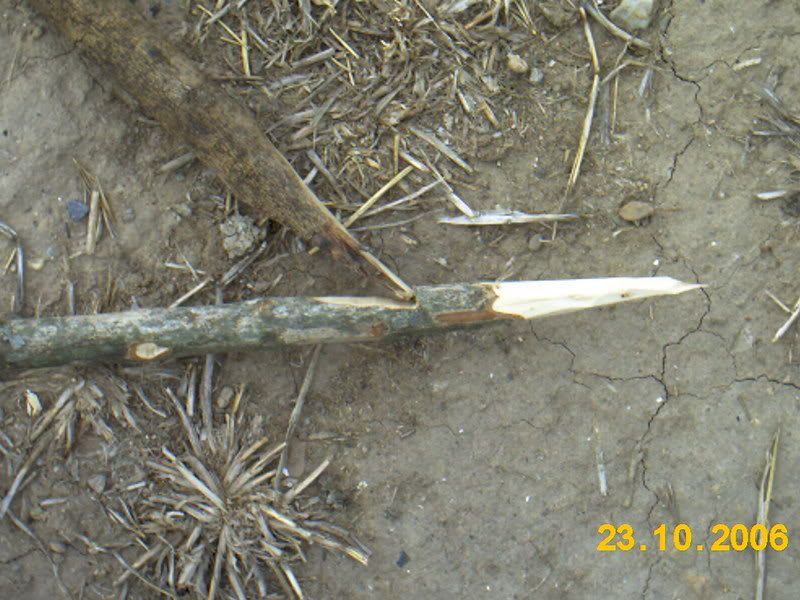

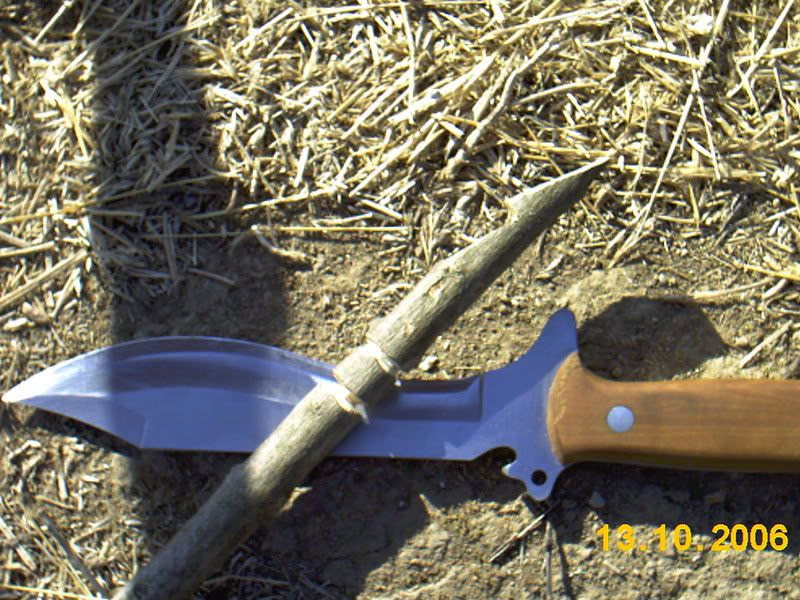

un detalle del extremo de la vara flexible , armada con dos puntas, dirigidas hacia el tronco donde se ha atado la vara.



El
montaje parece complicado, pero no lo es en absoluto... Una vez que
hemos atado al árbol el resorte con puas, a una distancia conveniente
clavamos una estaca que será la que sujete todo el sistema de disparo...
a esta estaca va unido con un trocito de cuerda el palo que va a
sujetar la lanza de resorte en su sitio.


Este palo sujeta la lanza de la manera que se aprecia en la foto siguiente


para
mantener ese palo en equilibrio usamos otro palo mas largo que va desde
la estaca, pasa por encima de la cuerda y se mantiene unido al palo de
sujección por medio de un aro de cuerda... aqui podeis ver el montaje
desde detras de la estaca.


este
aro de cuerda es el que se hace saltar por mrdio de una clavijita de
madera unisa a la cuerda de disparo que atraviesa el camino y se ata al
arbol.... el animal, al llevarse por delante la cuerda de disparo, quita
el aro de cuerda y la trampa se dispara.

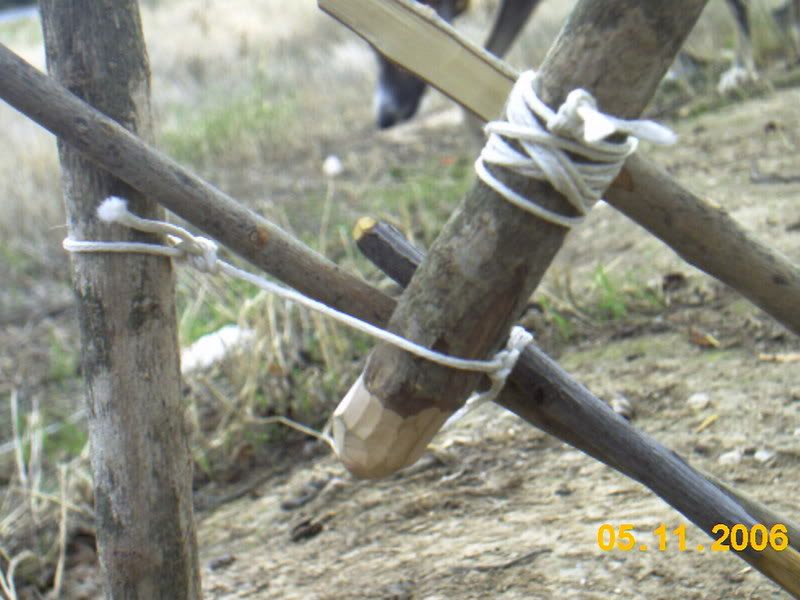

Aqui teneis otra foto desde
un angulo un poco más ñlateral, donde se ven los dos palos de sujección
unidos por el aro de cuerda y la clavija de la cuerda de disparo que
pasa a través del aro de cuerda

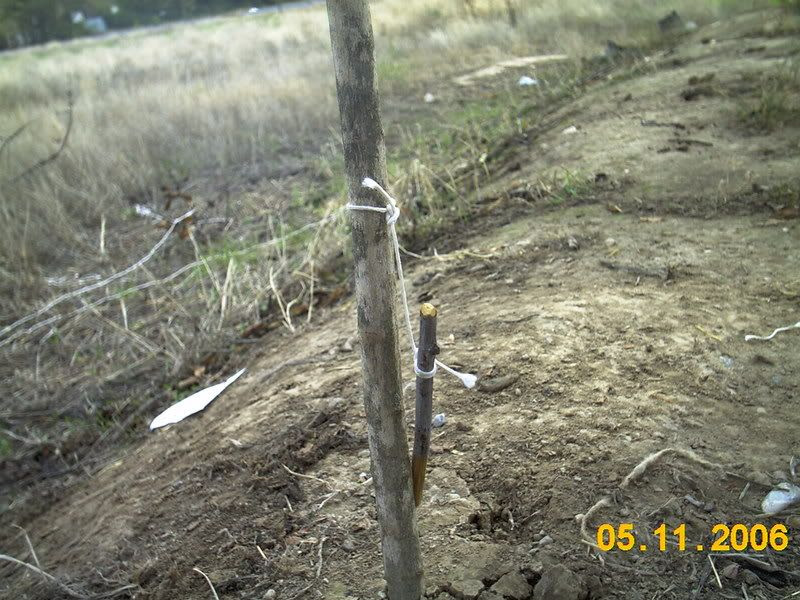

Aqui teneis un primer plano del aro de cuerda, con la clavija de la cuerda de disparo que se ata al arbol al fondo



Otro primer plano, pero esta vez mirando hacia la estaca.



Aqui teneis una vista fronto-lateral de la estaca con todo el sistema de sujección...

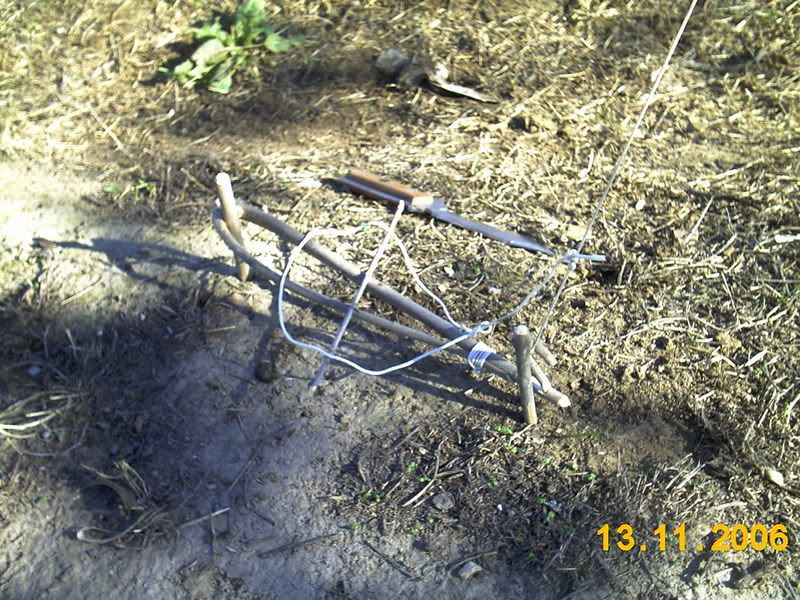

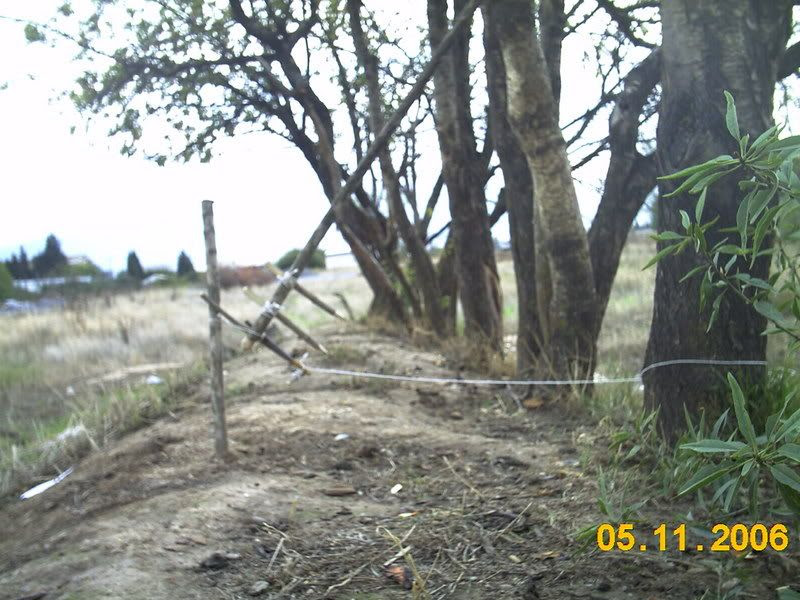

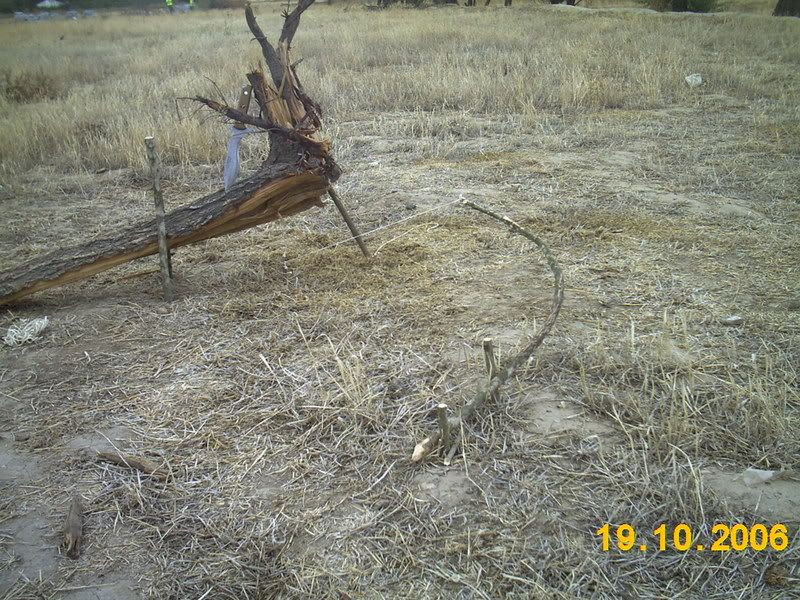

Y por ultimo una vista general de la trampa montada.
Tener mucho cuidado que es muy sensible y la lanza se clava con fuerza...


Publicado por canis_vulpes


Trampa de caida con un palo vertical



Esta mañana estaba lloviendo, asi que he
hecho una trampa bastante sencilla y rápida de hacer, es raro que no
venga en los libros de supervivencia, pues es sencilla y eficaz.
Básicamente
se trata de un palo vertical que sujeta el peso como una columna, este
palo está cortado en dos en el primer tercio y tiene una muesca en el
corte en donde se aprisiona el palo que sujeta el cebo... el animal al
mover este palo hace que las dos piezas de la columna se disloquen y
todo cae sobre el...
Empezamos cortando el palo que servirá de
columna, una vez cortado de la longitud apropiada, volvemos a cortarlo a
la altura de 1/3 de su longitud (hoy he usado el Muela kodiak porque me
dejé el villegas en casa)

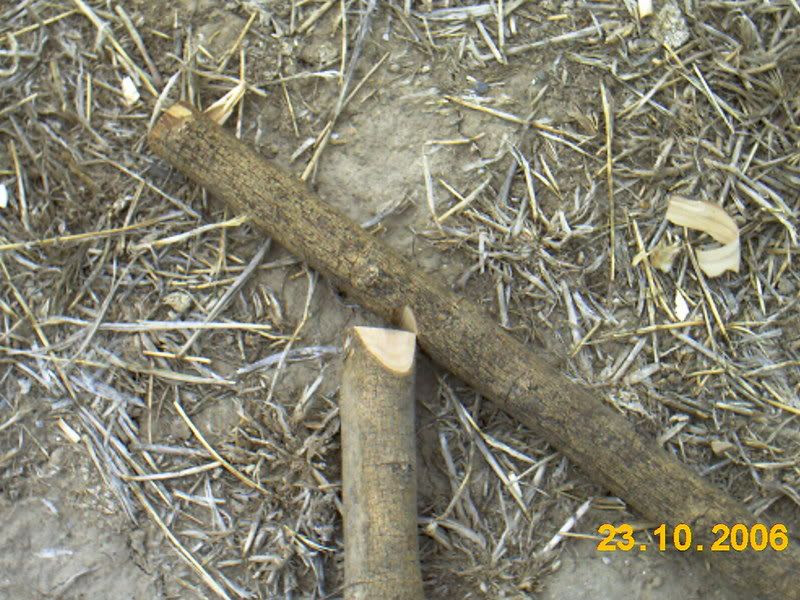

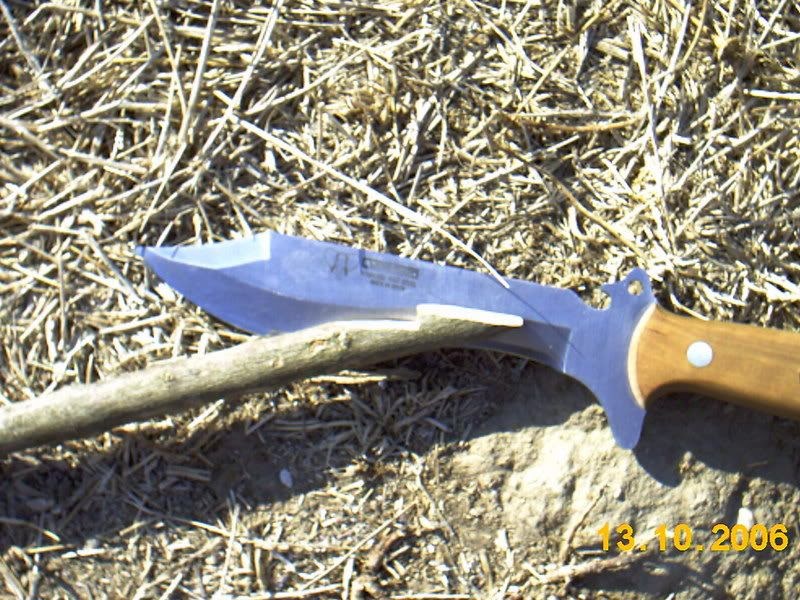

comp podeis observar, al cortar un palo a cuchillo se forman dos pequeños conos en la zona de corte...


Estos
conos lostenemos que rebajar y dejar las superficies planas para que
las dos secciones de columna puedan descansar una sober otra y soportar
el peso.



aqui
podeis ver la zona de contacto aplanada, esto se hace más rápidamente y
mucho mas fácil si usamos una sierra, pero se supone que solo tenemos
un filo a mano...



Aqui teneis las dos zonas de contacto aplanadas...


...y como quedan una encima de la otra formando una columna.



A
continuación hacemos unas muescas en las dos zonas de contacto (algo
similar a las muescas que se hacen en la parte trasera de las flechas
para alojar la cuerda del arco)



...De
modo que al montar la columna alineando las muescas aparece un agujero
que atraviesa la columna de lado a lado transversalmente... en ese
agujero es donde va encajado el palo del cebo...

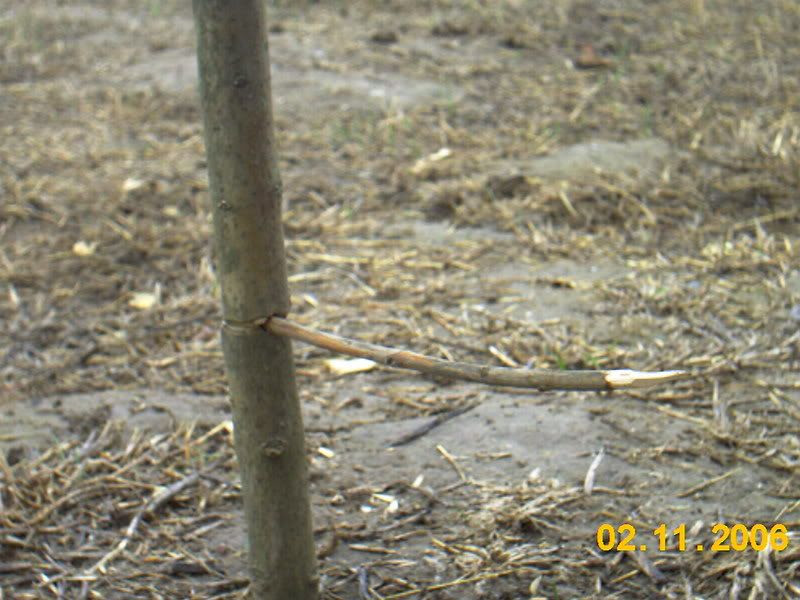

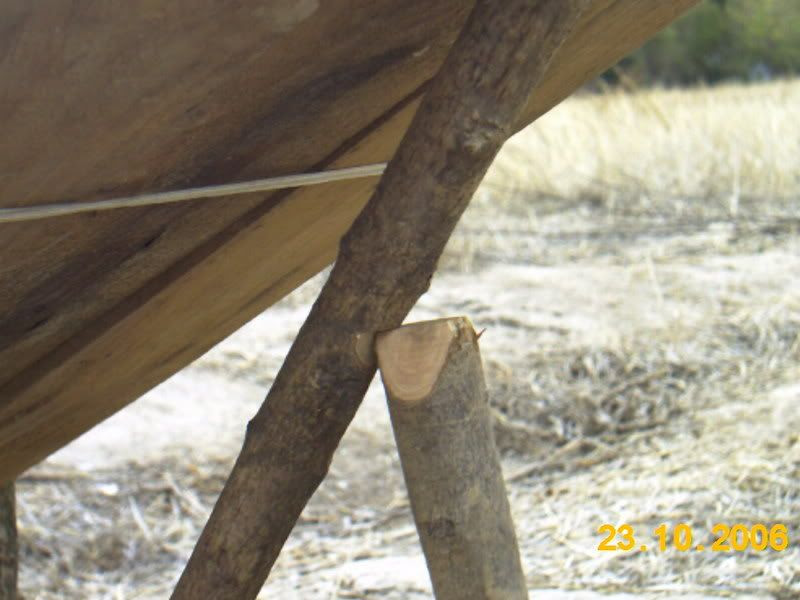

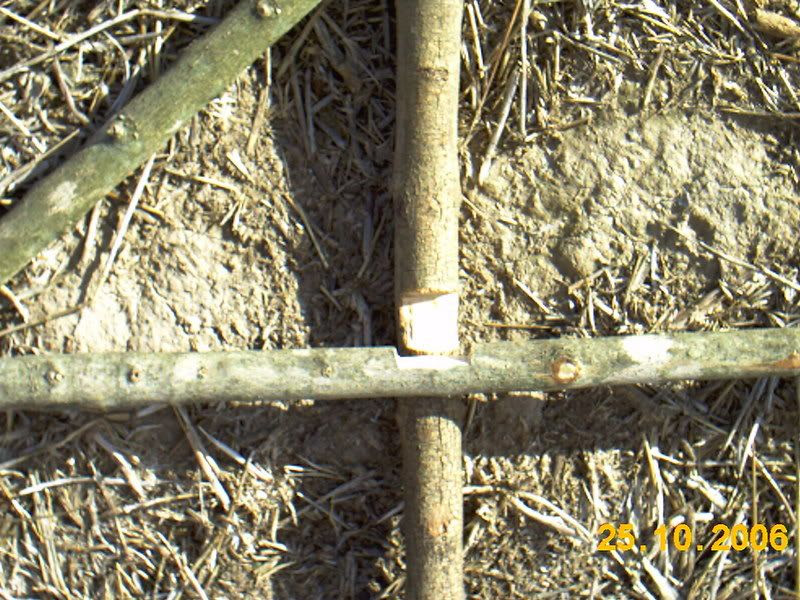

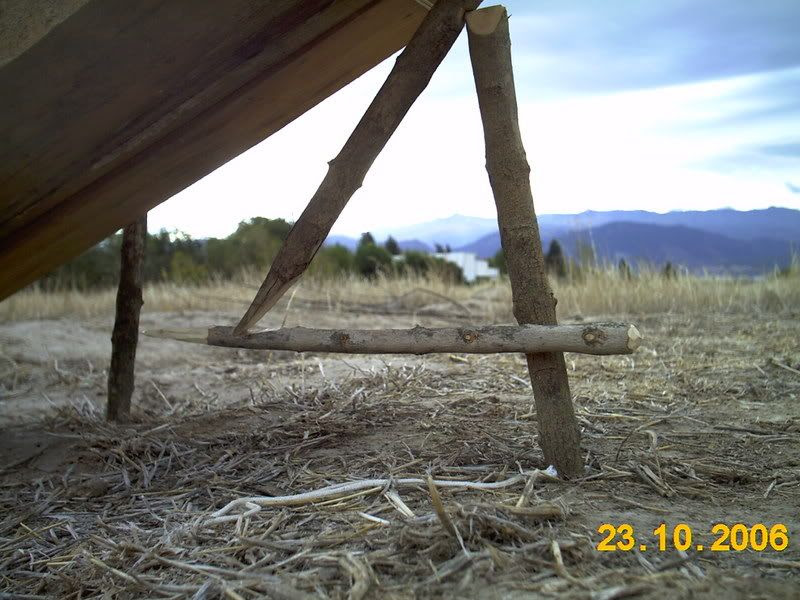

Aqui podeis ver la columna ya montada en su sitio, con el palo del cebo encajado en su agujero.



Una vista postero-lateral de la junta con el palo-cebo encajado en el conjunto....



Y
otra vista del otro lado, contra más largo sea el palo -cebo, más
palanca hará sobre la junta de la columna y por tanto la trampa será mas
sensible



vista general de la trampa montada.


Publicado por canis_vulpes


 Trampa de furtivo (adaptación natural)



Esta mañana he hecho un ejercicio de adaptación al monte de una trampa
cuyo mecanismo de disparo me parece simple e ingenioso... se trata de
una trampa de lazo furtiva (poacher snare) os pongo la ilustración que
venia en el libro,


..Yo
me preguntaba si sería posible hacer ese mecanismo de disparo con el
villegas y usando materiales naturales... pues bien.. aqui teneis las
fotos del resultado...

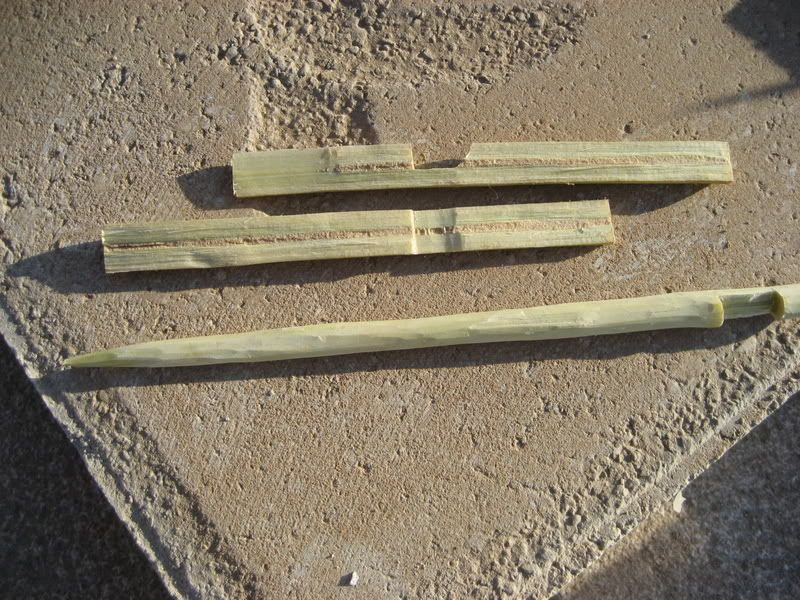

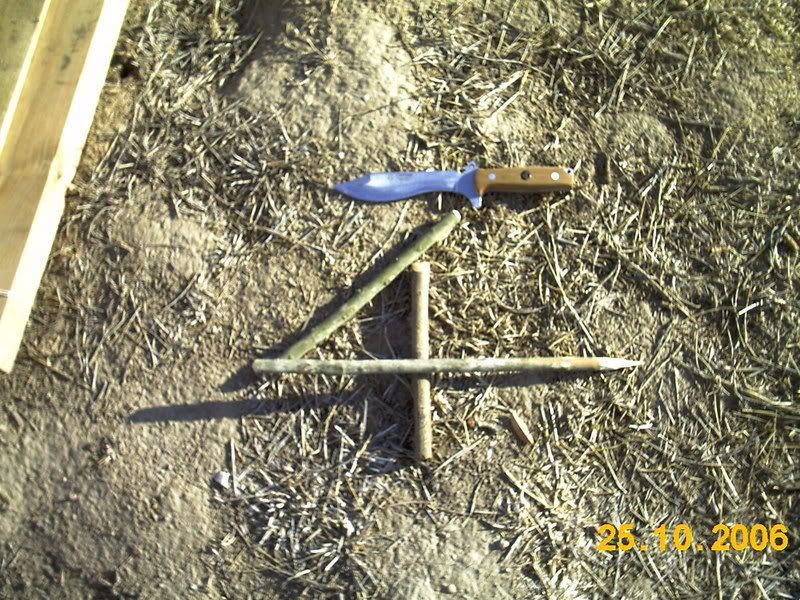

Aqui estan los materiales principales, una
estaca con un rebaje a media madera recta y otro palo que hace las veces
de palo para el cebo, con el eje de madera.
Podeis apreciar también las dos muescas donde va metida la clavija de disparo, a la que se une la cuerda tensora y el lazo.
Y cómo no el Villegas.

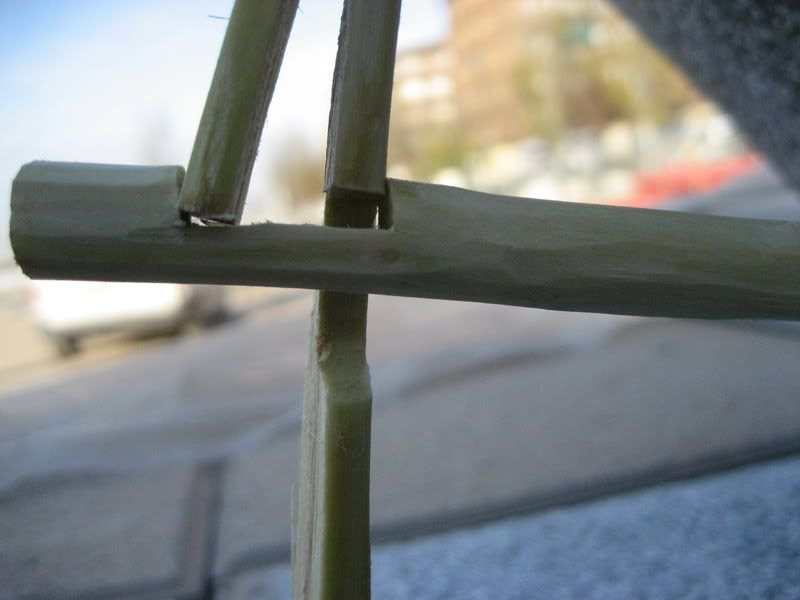

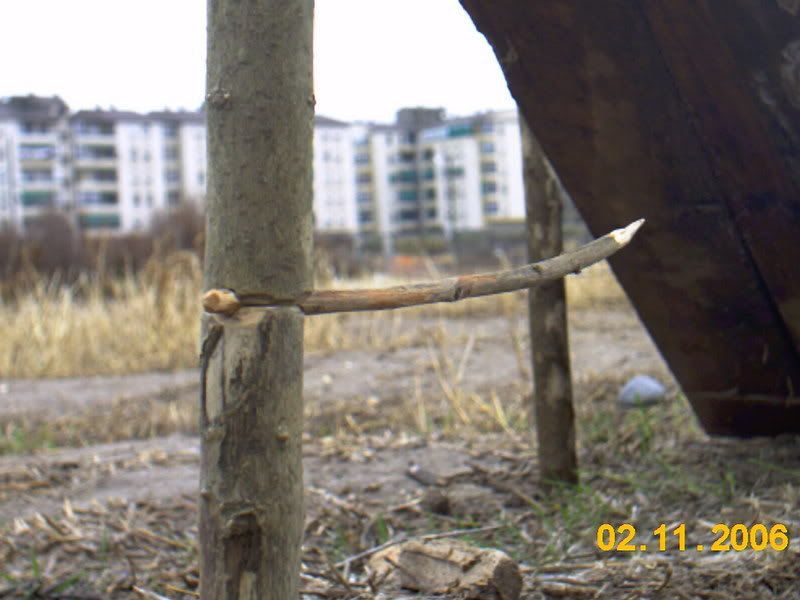

Aqui
podeis ver el detalle del montaje : La estaca vertical con un rebaje a
media madera donde se inserta el palo horizontal del cebo por medio de
un eje de madera... también podeis ver la clavija de disparo en sus
muescas correspondientes, con la cuerda de tensión que va a una rama
flexionada, que tira de ella hacia arriba.

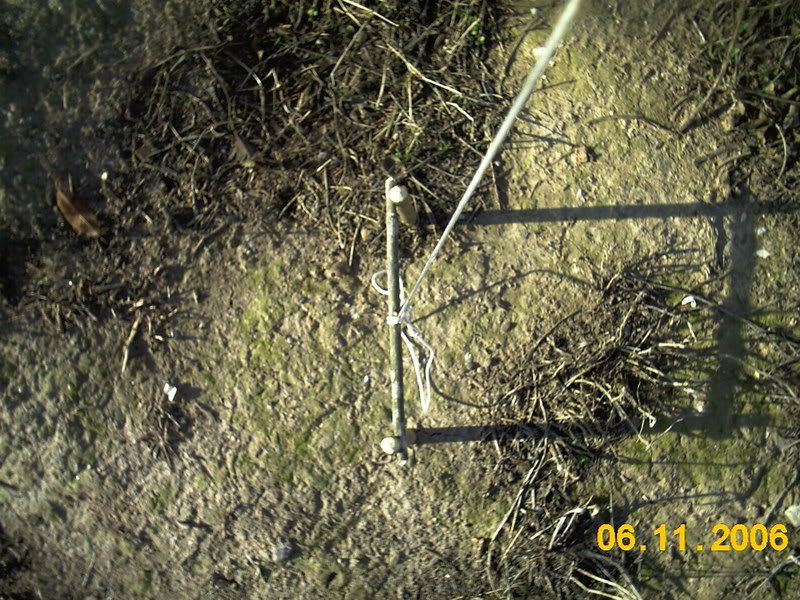

...Otra vista del artilugio visto desde arriba y un poco lateralmente.


El
lazo va atado a la cuerda de tensión por encima de un nudo en esta,
para que al saltar la clavija de disparo arrastre al lazo con ella y el
posible animal que estaba mordiendo o manoseando el cebo, que va en la
punta afilada del palo horizontal


Publicado por canis_vulpes


Trampa de lazo con resorte vegetal



Las trampas son un metodo bastante útil de conseguir proteinas en una situación de supervivencia...
Son
fáciles de hacer, y cazan sin descanso mientras nosotros estamos
haciendo otras tareas... son silenciosas y discretas.aqui os pongo una
de las mas sencillas con lazo y resorte vegetal (una vara flexible que
pega un tirón al lazo cuando el animal dispara la trampa.
Para este
pequeño reportaje he usado una vara de alibustre, pero sirve cualquier
tipo de madera, y también he usado mi cuchillo villegas para probar que
tal se porta haciendo trabajos finos.
de entrada cortar la vara de
alibustre, ha sido coser y cantar, debido a las buenas dotes

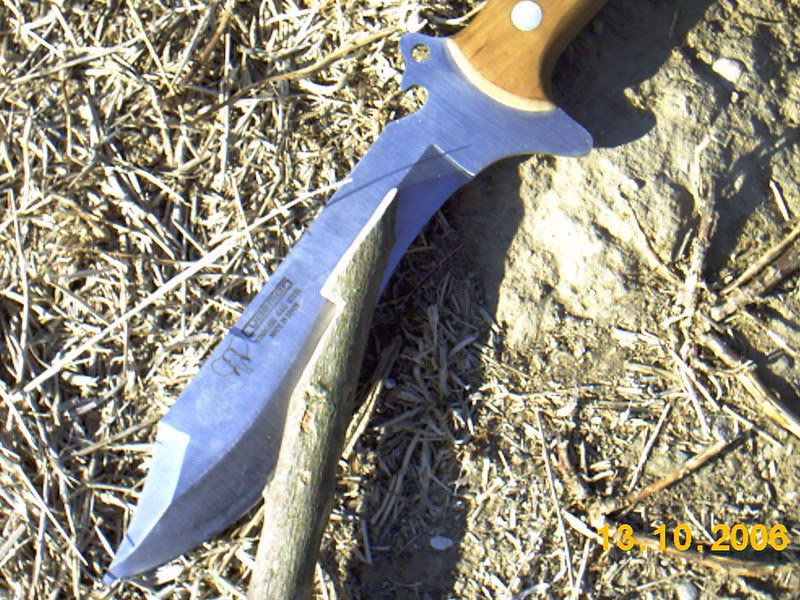

macheteadoras del villegas.lo primero que tenemos que hacer es un corte
en "pico de flauta" en el extremo de la vara.



A
continuación tenemos que tallar otro pico de flauta, en un plano
paralelo al primero y justo a su lado, de esta forma haremos el diente
del disparador... como una imagen vale mas que mil palabras, aqui teneis
la foto como quedan los dos picos de flauta



una vista de perfil, para que veais que el diente llega mas o menos a la mitad de la sección del palo.


ya
tenemos prácticamente hecha la mitad de la trampa, ahora hacemos un
surco donde irá atado el lazo, para que no resbale, y cortaremos la
pieza a una altura conveniente

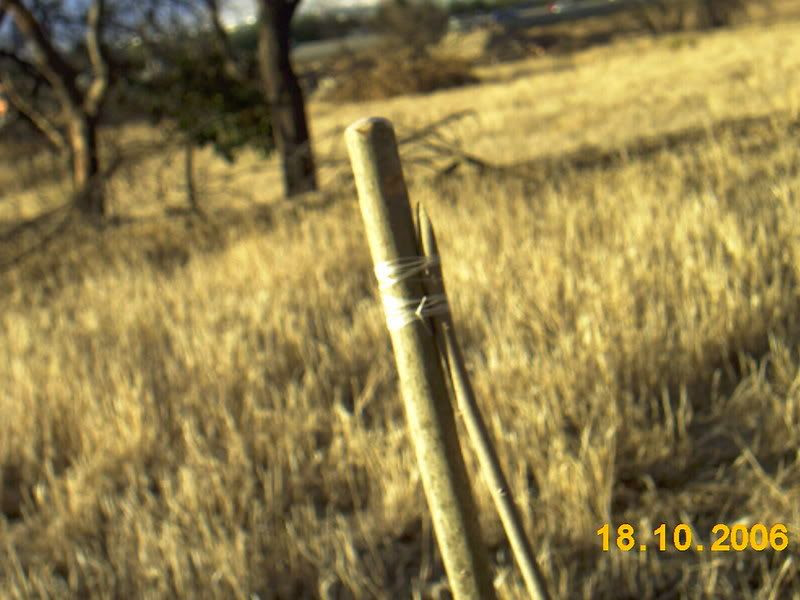

He aqui una de las dos piezas de las que consta nuestra trampa


La
segunda pieza es una estaca puntiaguda para clavarla en el suelo, y en
su extremo superior lleva otros dos picos de flauta para que encajen en
la primera pieza que hemos tallado.
primero hacemos el primer pico de
flauta, pero no lo dejamos muy afilado, pues posiblemente tendremos que
golpear este extremo para clavar nuestra estaca en el suelo y que quede
firme.


A continuación hacemos el segundo pico de flauta, para que nos quede un diente similar al de la primera pieza.

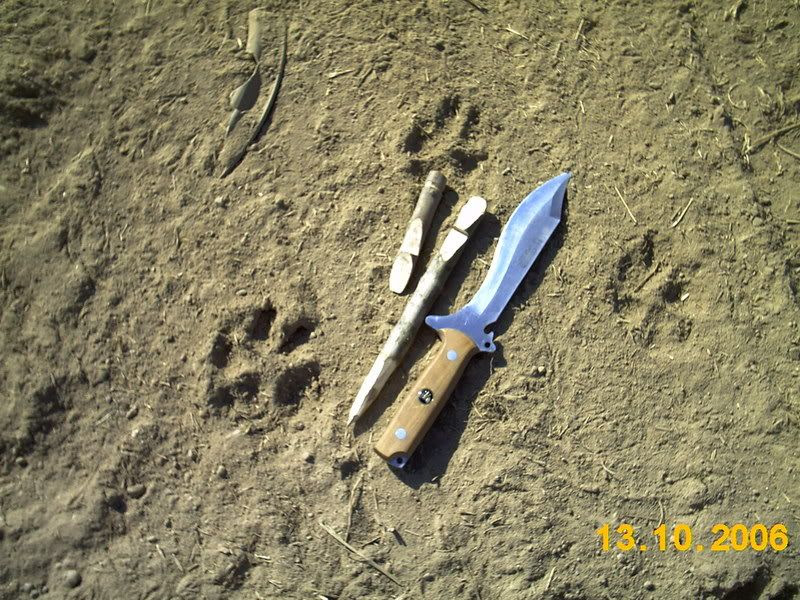

Aqui podeis ver como encajan las dos piezas que hemos tallado.



Ya
solo nos queda terminar la estaca sacandole punta para poder clavarla
en el suelo... si el suelo es muy blando, la estaca será larga para
poder hundirla bién en el terreno y que el resorte no la desclave.


MONTAJE DE LA TRAMPA
Para
montar la trampa clavaremos la estaca en el lugar elegido...
normalmente a la salida de una madriguera o en el paso de los animales, y
a continuación usaremos una rama de un arbol próximo o una vara de
algún arbusto cercano como resorte... si no hay arboles o arbustos a
mano, cortamos una vara flexible y la clavamos en el lugar conveniente,
luego atamos el lazo a la primera pieza del disparador y al resorte
vegetal que usemos, con la longitud adecuada para que quede bien tenso.


Fijaros
que la cuerda en tensión que viene de arriba está atada a la parte mas
próxima a los dientes del disparador, de otra forma es muy dificil armar
la trampa, pues el nudo tendería a separar las dos piezas.

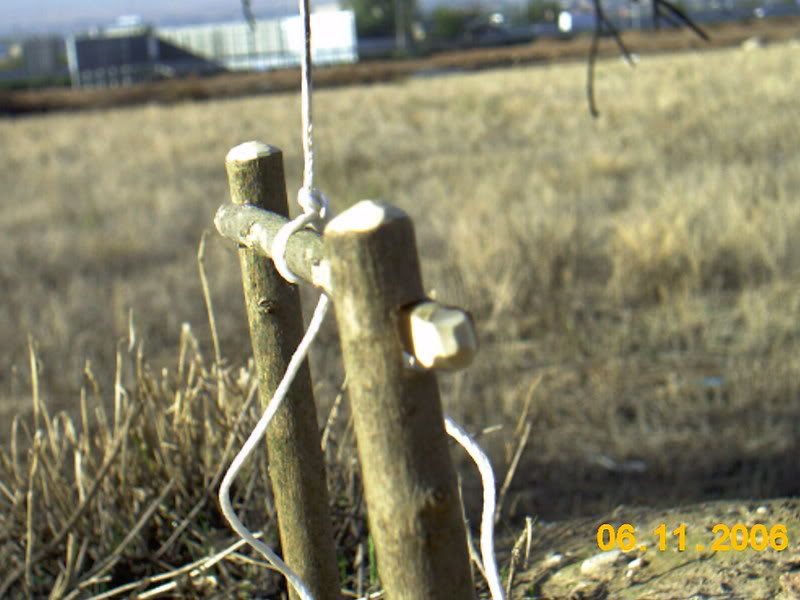

Aqui teneis una vista lateral desde el lado del disparador...


Tened
en cuenta que las trampas son relativamente fáciles de construir, lo
más dificil es ponerlas en el lugar adecuado para que surtan efecto...
si usais resortes vegetales tener en cuenta que en clima muy frio se
pueden congelar y perder fuerza...
es muy útil practicar para ver que
problemas se presentan a la hora de tallar y montar nuestras trampas,
pues hay cosas que solo se aprecian y se aprenden con la practica.
En
cuanto al cuchillo Villegas, comentar que se portó muy bien como
corresponde a un todo-terreno de supervivencia,. La parte mas estrecha
del filo talla muy bien y ejerce una fuerza considerable sobre la madera
por su proximidad al agarre. para usar la punta y la parte final del
filo, a veces hay que agarrar la hoja en su parte ancha, es un agarre
inusual, pero uno se acostumbra pronto. en cuanto s cortar con la zona
ancha del filo, no es complicado ayudandose de los dos pulgares sobre el
lomo.
el filo recurvado tiene caracter propio, y hay que
acostumbrarse un poco a su compotramiento... en especial corta miy bien a
la tracción cuando pasa de la zona concava a la convexa... un excelente
cuchillo al que hay que acostumbrarse para sacarle todo su partido.
Ah!
y otra ventaja de las trampas es que una vez que las habeis usado,
podeis desmontarlas y llevaroslas a otro sitio... no hay que volver a
hacerlas y duran un montón de tiempo.

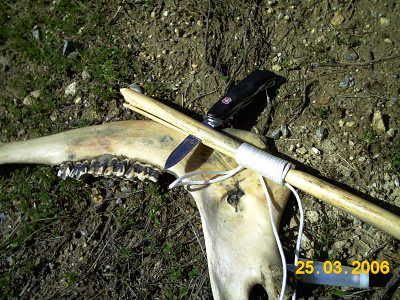

ahi va una foto-bodegón final....


Publicado por canis_vulpes


Trampa lazo con resorte y cebo



Aqui os pongo la construcción de una trampa
de lazo, en la que el disparador es accionado por un cebo. es una
construcción muy rápida y sencilla

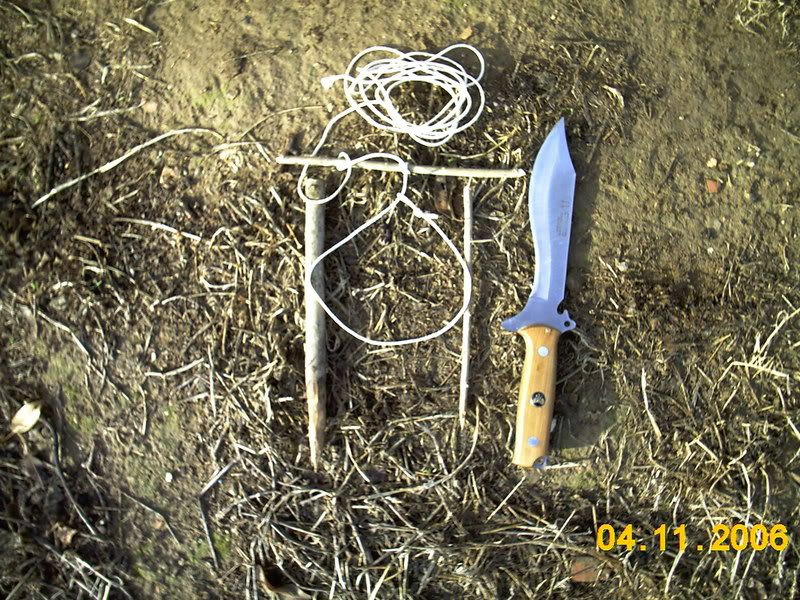

MATERIALES:
.-Dos estacas de algo más de un palmo de longitud.
.-Palo largo afilado por un extremo para poner el cebo
.-Palo corto para sujetar el lazo y el resorte vegetal.
.-Cuerda.
.-Cuchillo

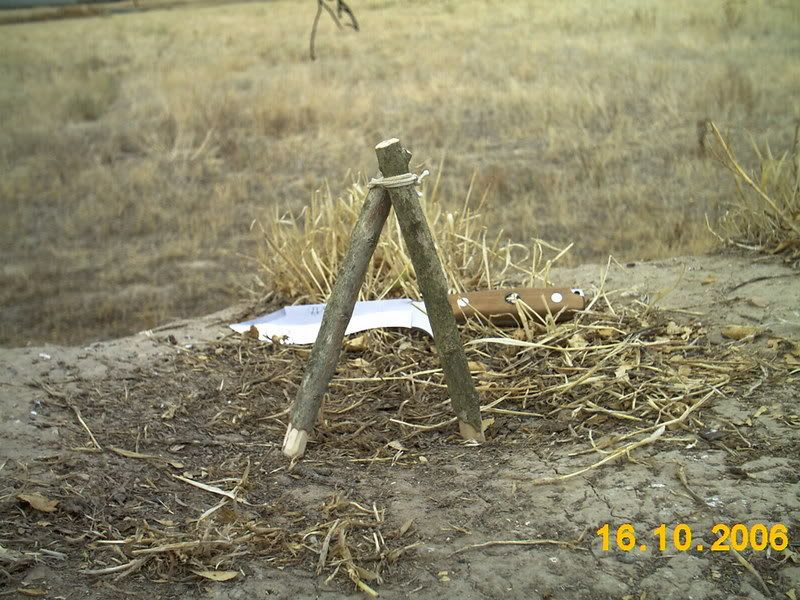

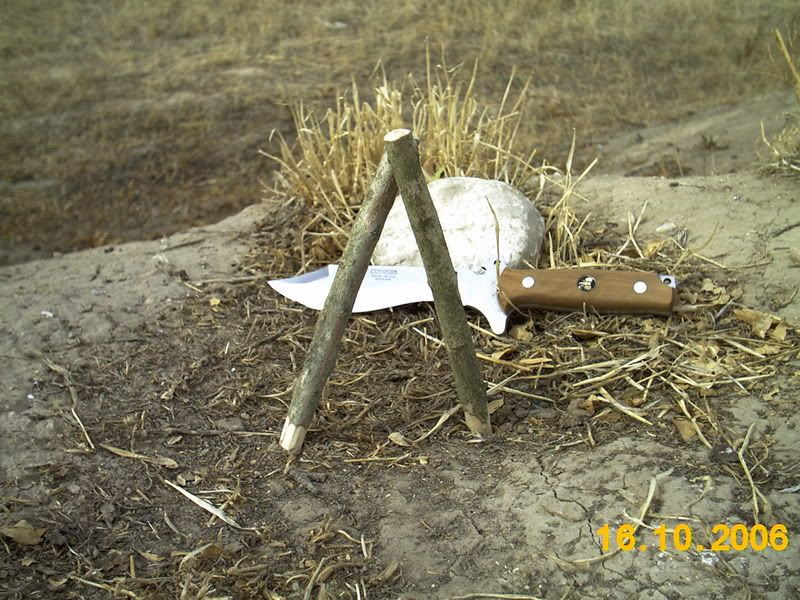

Primero clavamos las dos estacas de modo que formen una "V" invertida...



a
continuación atamos las dos estacas entre si en el ángulo donde se
juntan... esta estructura es muy sólida, y si el terreno es firme,
soporta un monton de tracción hacia arriba sin ningún problema. Si el
terreno está muy suelto, las dos estacas tienen que ser más largas y
estar clavadas más profundamente.

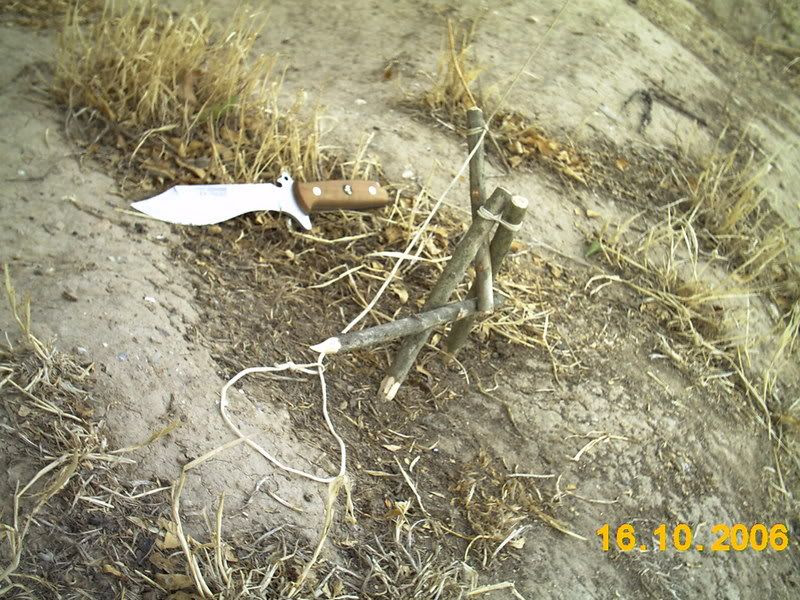

El
montaje es muy sencillo, el palo corto sirve para atar el lazo y la
rama que hace de resorte, el palo largo y afilado sujeta el palo del
lazo en equilibrio como el travesaño de una A y en el extremo afilado se
pondria el cebo.

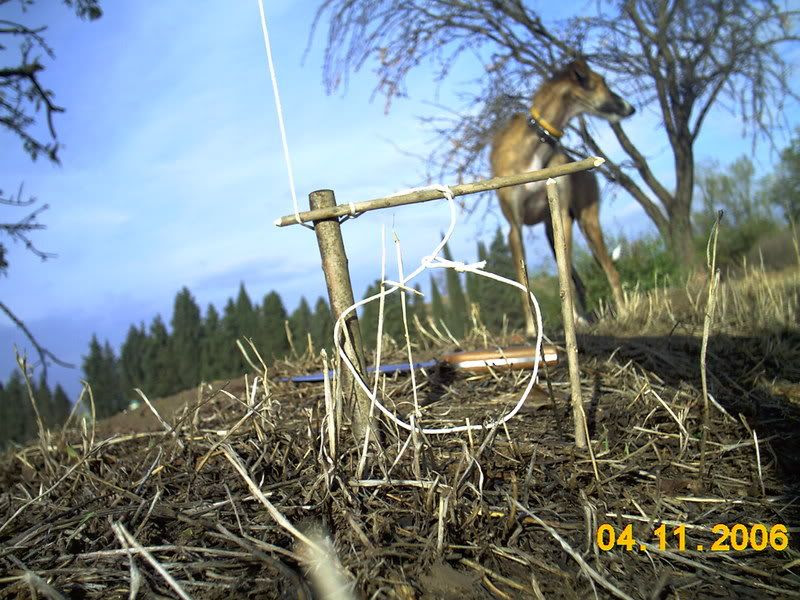

el lazo lo he puesto poco abierto para que quepa en
el encuadre de la foto.... en realidad sería mas grande de modo que el
animal que estuviera mordisqueando el cebo, tuviera al menos una o dos
patas dentro del circulo del lazo.

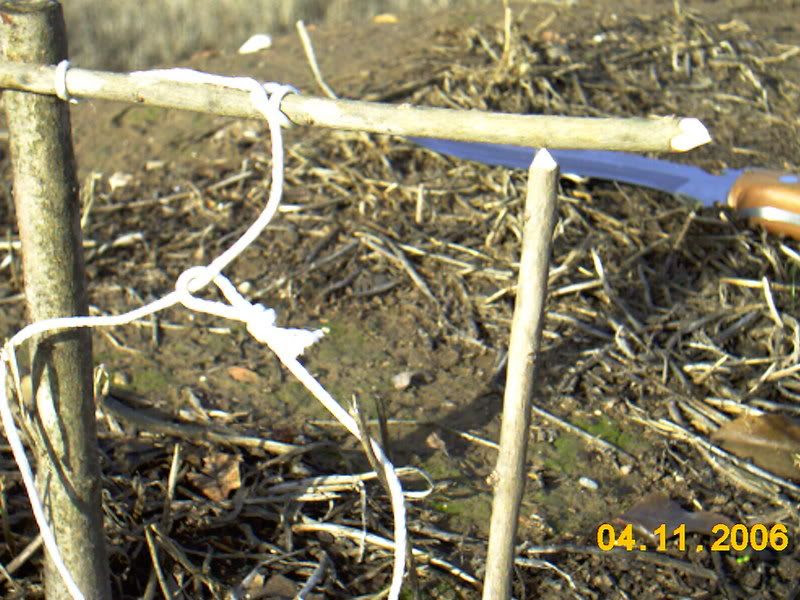

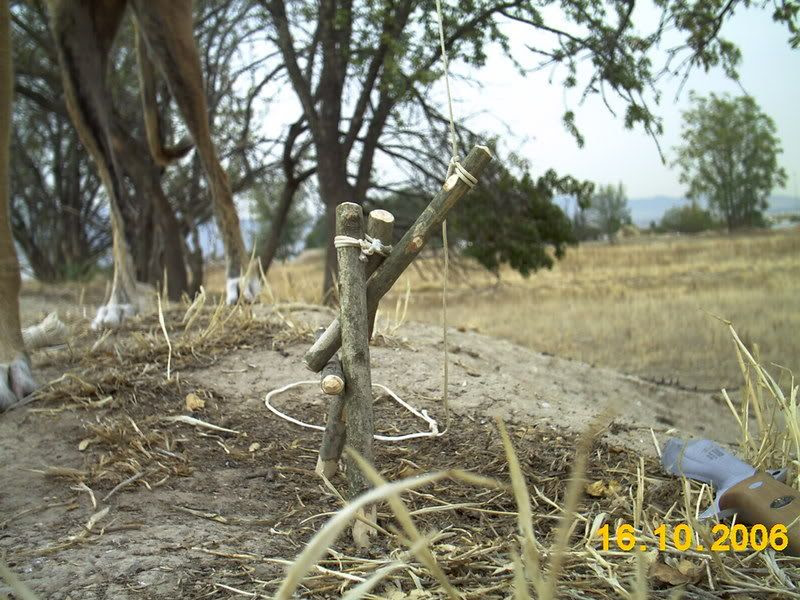

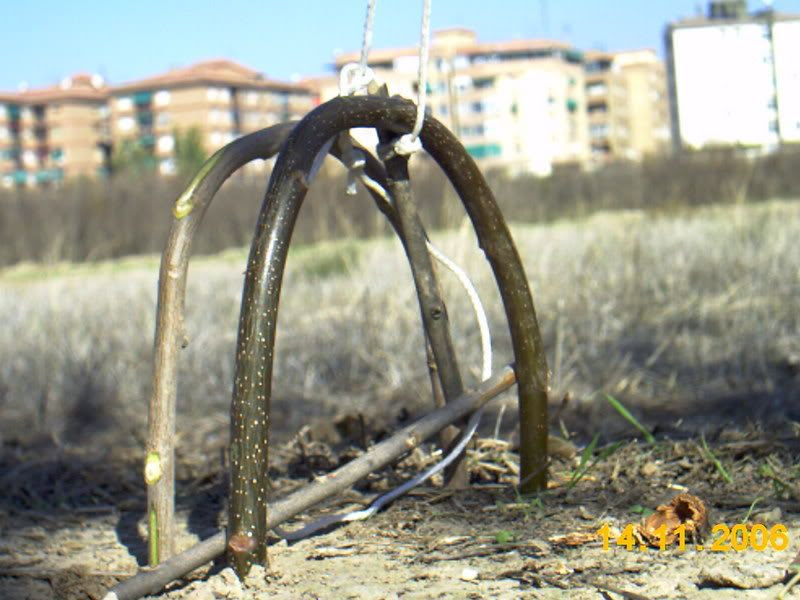

Aqui
os pongo fotos desde distintos angulos para que veais como queda
dispuesta la trampa... paraque el disparador funcione eficazmente hay
que hacer una muesca en la zona donde contacta el palo del cebo con la
estaca clavada en el suelo en el lado opuesto a la punta del cebo, asi
ese lado se bloquea y el lado de la punta puede moverse hacia abajo sin
problemas y disparar el resorte.


desde atrás... en el lado opuesto al cebo...


desde el lado del cebo...



..Y una vista desde el lado del cebo desde arriba


Publicado por canis_vulpes


Trampa de caida con disparador "Mc Pherson"



Este tipo de trampas atrapan o mas bien matan al animal dejandole caer
un objeto pesadfo encima.. el objeto pesado puede cambiarse por una caja
o un bastidor con red de modo que no haga daño al animal.
La forma
mas simplificada de este tipo de trampas es el peso sujeto por un palo
vertical al que se ata una cuerda en la parte inferior... nos escondemos
y cuando vemos que hay algun bichejo debajo, tiramos de la cuerda y
¡Zas!...
es como pescar... hace falta paciencia y tiempo...
Sin
embargo se puede poner algun tipo de resorte con cebo para que el animal
accione la trampa por si solo y no tengamos que estar alli pendientes
de la trampa.
La tipica trampa de peso con cebo es el de palos en
equilibrio formando un 4 esa trampa la haré otro dia, Hoy he preferido
probar con una que me pareció muy ingeniosa en la revista "Field &
Stream" y utiliza una vara flexible como resorte para retirar el palo
que sujeta el peso
MATERIALES: (de izquierda a derecha)
.-un pequeño lazo de cuerda
.-una pequeña estaca para el disparador
.-una pequeña clavija con punta donde se pone el cebo para el disparador
.-cuchillo
.-dos estacas grandes que sirvan de guia al peso en su caida
.-dos estacas medianas para sujetar la vara flexible que nos va a servir de resorte
.-un palo que sujetará el peso en posición elevada.
.-una vara flexible con la fuerza suficiente para desequilibrar el palo que sujeta el peso
.-y un peso acorde con el animal a atrapar, en este caso un tronco.


El
montaje es simple... se clavan las dos estacas grandes que serviran de
guia al peso, de modo que este siempre caiga sobre la zona del
disparador con el cebo, donde se supone que estará el animal comiendo.
En
el centro de la zona de impacto se clava la estaquita del disparador,
de modo que asome dos cms sobre la tierra la clavija del disparador va
unida a esta estaquita con el lazo de cuerda, y a su vez esta clavija
está atada a la punta del resorte
El resorte se instala clavando dos
estacas en la tierra de modo que sujeten el resorte en su posición y
podamos flexionarlo para armar la trampa.
Por ultimo, la punta del resorte lleva otra cuerda atada a la base del palo que sujeta el peso.
Aqui teneis el conjunto montado y armado.




En
la foto de abajo, podeis ver con detalle las dos cuerdas atadas a la
punta del resorte, la de la derecha esta atáda al palo que sujeta el
peso en alto, la de la izquierda está en tensión, sujeta a la clavija
del disparador



En
la foto de abajo podeis ver con detalle el disparador... consta de una
estaquita clavada en el suelo y de una clavija que está por una parte
unida a la estaquita por un aro de cuerda, y por su centro esta unida a
la punta del resorte con la cuerda que podeis ver en tensión... como las
superficies de contacto entre la estaquita y la clavija son redondas,
es fácil graduar la sensibilidad de este sistema de disparo. Se supone
que en la punta afilada de la clavija, va puesto el cebo


en
esta otra foto de abajo, podeis ver el montaje general visto del lado
de la base del resorte, como hace flexión sobre las dos estacas medianas
que hemos clavado en el suelo.


A
continuación podeis ver el detalle de las dos cuerdas atadas al extremo
del resorte, a la izquierda , tensada por el resorte la que va al
disparador, y a la derecha la que está atada a la base del palo que
sujeta el tronco en alto.
si os fijais le hemos dejado cuerda
suficiente para que le de tiempo al resorte a coger velocidad y poder
dar un buen tirón con la inercia adquirida.



vista posterior del conjunto por un lateral



Algunos
trucos sobre este tipo de trampa... si el suelo está muy blando, poner
una piedra plana o una madera en la base del poste que sujeta el peso en
alto, para que no se clave en el terreno.
si no podeis consequir un
peso monobloque (un tronco, un pedrusco... etc, podeis solventarlo
haciendo un armazón de palos y cargarlo de piedras.


Publicado por canis_vulpes


 Trampa para pajaros ojibwa accionada por resorte



Hoy tenia menos tiempo a la hora de sacar a mi perrilla asi que como ya
tenia la trampa Ojibwa hecha ayer, solo he tenido que modificarla un
poco para ponerle una vara flexible que es la que se encarga de tirar
del lazo al desprenderse el palito posadero.
Aqui podeis ver el mismoposte de ayer pero ahora le hemos atado una vara flexible, que será nuertro resorte que tire del lazo.




Montamos
la trampa como siempre, haciendo que el nudo simple ayude a mantener
con la tensión del resorte, el palito donde se ha de posar el pájaro...
aqui teneis una vista frontal, y se puede obdervar la vara que mantiene
tensa la cuerda del lazo




...Y una vista lateral del artilugio...



Y en la foto final una vista de como queda todo el conjunto.

 Trampa de caida de los indios Paiute



Publicado por canis_vulpes, el 8 de Febrero de 2009
Esta es una trampa de caida en el que el palo horizontal se
sustituye por un trozo de cuerda y una clavija, es muy sensible y muy
fácil de armar en contra del aforismo general de que una trampa cuanto
más sensible, es mas dificil de armar...
Aqui en la primera foto
podeis ver los elementos principales de que se compone sin contar
nuestro viejo sistema de peso con un par de estacas guia. Notad que el
poste vertical no va puesto sobre el suelo como en las otras trampas
sino CLAVADO en el suelo, es por tanto imprescindible que este palo
quede FUERA DE LA CAIDA DEL PESO.
El palo inclinado lleva una pequeña
muesca a la altura de su unión con la parte superior del palo vertical
para facilitarnos el montaje.


La
clavija con cuerda va desde el extremo inferior del palo inclinado y se
enrosca en el palo vertical, para sujetarla en su posición empleamos
una estaquita pequeña y una ramita larga que va desde la clavija hasta
la estaquita clavada en el suelo. En esta trampa las he
sobredimensionado un poco para que se vean bien, pero la verdad es que
tanto la estaquita como la ramita pueden ser mucho mas finas, pues la
tensión que han de soportar es muy pequeña.
Y como una imagen vale más que mil palabras vamos a las fotos...




Otra foto para que veais la ramita que va desde la clavija a la estaquita clavada en el suelo.


y una vista final del conjunto desde un poco mas lejos...

 Trampa de caida del"4" variante española

 Aqui os pongo fotos de otra variante de la
trampa del "4" en la que en vez de tallar una junta a media madera
entre los palos horizontal y vertical, se usa un palo horizontal con
horquilla para que se enganche al vertical, simplificando la
construcción de este mecanismo

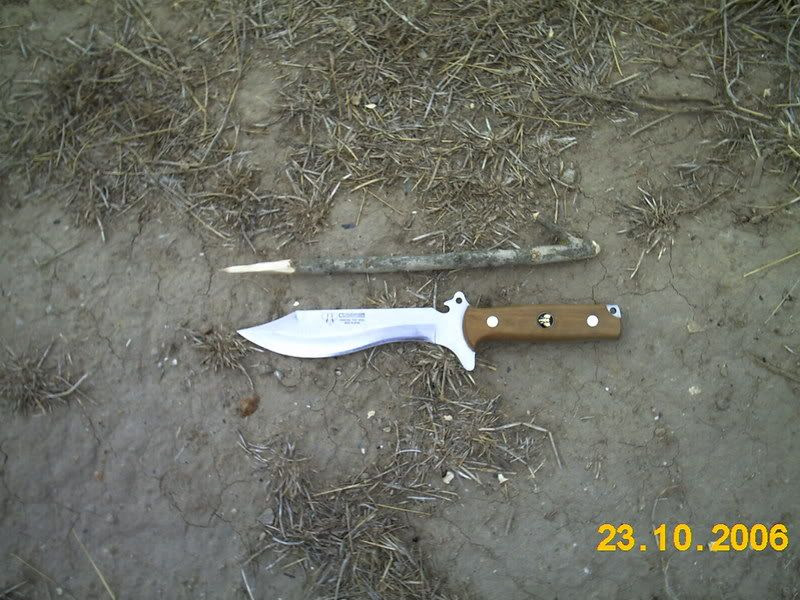

Para hacer el palo horizontal usamos
uno que tenga una rama, y aprovecharemos la horquilla que forma. aqui
teneis el palo, con marcas descortezadas de por dónde hay que cortar



Asi
es como queda el palo horizontal con horquilla una vez cortado, la
punta opuesta a la orquilla se afila y es donde irá sujeto el cebo.


A
continuación cortamos los otros dos palos del "4", un palo será el
inclinado, en uno de sus extremos llevará un "pico de flauta o cuña que
enganche la muesca del palo horizontal
debajo de el, podeis ver el
palo vertical al que rebajaremos el extremo superior por los lados para
reducir su superficie y que sea mas sensible el equilibrio.




En la foto siguiente podeis ver con detalle como están tallados los extremos del palo inclinado y el vertical



Ahora
los ponemos en posición, para ver donde tenemos que tallar una muesca
en el palo horizontal, que coincida con la terminación en cuña del palo
inclinado.


A continuación tallamos la muesca en el palo horizontal


...
y en el palo inclinado, donde coincide con la parte superior del palo
vertical, también hacemos una pequeña muesca que nos facilite el montaje
de los palos en equilibrio.



A continuación podeis ver la trampa ya montada con los palos en forma de "4" en equilibrio inestable



Detalle de la junta del palo horizontal e inclinado, con la muesca y el extremo afilado donde se sujetará el cebo


Aqui podeis ver el detalle del vértice superior, donde descansa el peso de la trampa


Detalle de la horquilla que une el palo horizontal con el vertical


Y
por ultimo una vista lateral desde arriba de como queda la trampa
montada, observad que hay dos estacas largas clavadas a los lados del
peso, para que este no se desplome ni a la derecha ni a la izquierda,
sino siempre hacia abajo en la zona que queremos.... esto facilita
muchisimo el montar la trampa, pues el peso siempre hace fuerza hacia
abajo y no se va para los lados.

Este
sistema tiene la desventaja de que el palo vertical puede parar la
caida del peso al estar debajo del mismo, pero esto se puede minimizar
poniendolo bien vertical o incluso un poco desplazado hacia afuera para
que resbale al caer el peso sobre el.



Trampa de caida del "4"



Esta es una trampa de caida en la que un
objeto pesado de deja en equilibrio inestable con un juego de 3 palos en
forma de "4", hay muchas veriantes... esta es una de las cásicas de
supervivencia.
En la primera foto podeis ver los 3 palos que van a
formar el "4" los he puesto en su posición aproximada, para saber dónde
hay que tallar las muescas...


En el vértice donde se juntan el palo horizontal y el inclinado, hay que hacer una muesca y una cuña respectivamente...



En
el vértice superior hacemos una ligera muesca en el palo inclinado para
que descanse en la parte alta del palo vertical, la parte alta de este
palo la he rebajado por las dos caras para hacer el conjunto algo mas
inestable y por lo tanto más sensible.

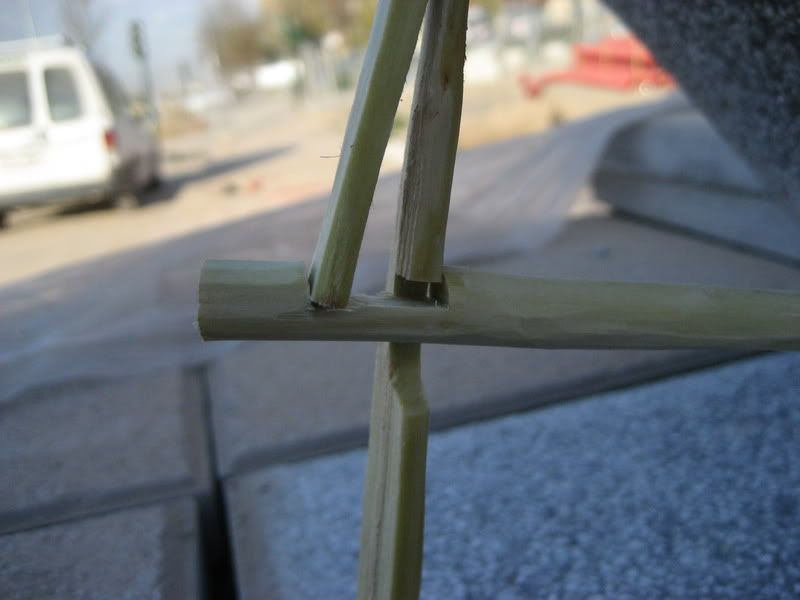

La zona donde se unen el palo horizontal y vertical va formando una junta "a media madera" tambien conocida como Abe-Lincoln


aqui podeis ver con detalle como está tallada esta junta.

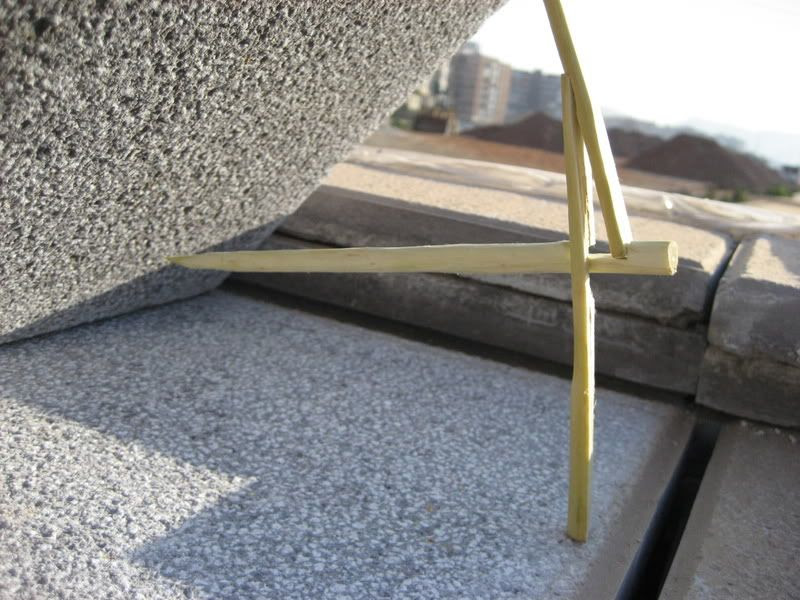

Y
aqui teneis el conjunto montado en su sitio, se supone que en el
extremo afilado del palo horizontal va sujeto el cebo, que al ser
manipulado hace caer la estructura.

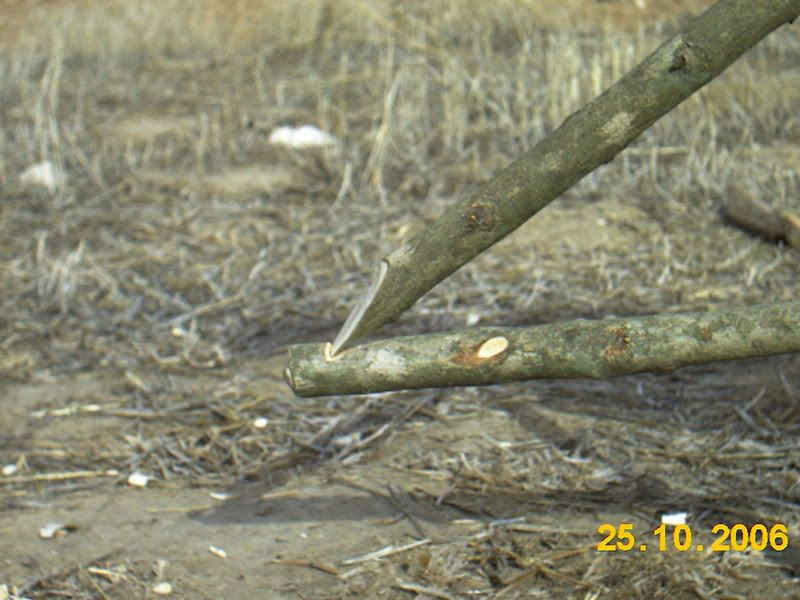

detalle de la unión muesca-cuña en el vértice de union horizontal-inclinado


Detalle del vértice superior

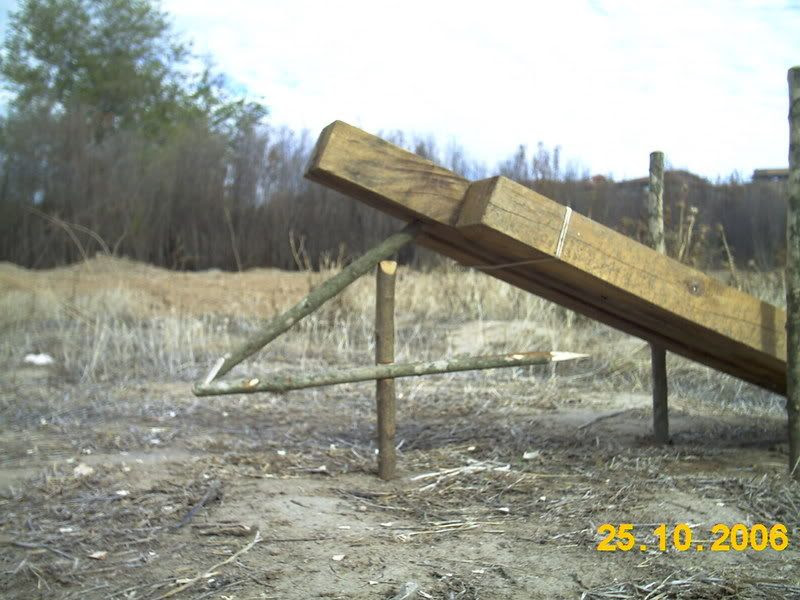

Y
por último una visión general del conjunto... cuando hagais una trampa
de caida es importante hacer una Guia de caida con estacas, para que el
objeto que usamos no caiga a la derecha o a la izquierda, sino siempre
en la misma zona, esto nos facilitará mucho el armado de la trampa, pues
solo tendremos que estar pendientes de controlar el peso hacia abajo
sin que se nos desplace hacia los lados. En la foto podeis ver las
estacas guia a la derecha de la imagen

Publicado por canis_vulpes, el 8 de Febrero de 2009

Trampa de lazo accionada al pisarla

Esta es la tipica trampa de lazo que se
dispara al pisarla... el sistema de disparo es muy ingenioso y bastante
sensible... aqu teneis una foto de los materiales:
cuerda... una
pequeña clavija, una horquilla en la que uno de los lados es una estaca
para clavar en el suelo, una estaca, y otra horquilla en la que uno de
los lados se ha atado al otro, y cerca del extremo largo, se talla una
muesca donde encajará la clavija de disparo.



Aqui
teneis la trampa montada...a la izquierda la estaca se clava en el
suelo y la horquilla atada que sirve de palanca de presión va alrededor
de ella, a la derecha está el sistema de disparo, que consta de una
horquilla clavada en el suelo, donde se apoya la clavija de disparo que a
su vez esta encajada en la muesca de la horquilla que hace las veces de
palanca de presión... el lazo que está atado a la cuerda de la clavija y
tensada por una rrama se extiende con ayuda de una ramita.


Aqui
teneis el sistema de disparo en detalle, en la parte superior de la
cuerda en tensión podeis ver el nudo donde se une el lazo.


Vista
superior, donde se aprecia el lazo extendido sobre la palanca de
presión, a la izquierda esta el sistema de disparo, y a la derecha la
estaca que sujetala palanca de presión en el lado opuesto al sistema de
disparo.



La estaca de sujección vista de cerca


El
sistema de disparo visto de cerca... al pisar en la palanca de presión
la muesca baja y libera la clavija de disparo que arrastra el lazo hacia
arriba.


Trampa polinesia

 Esta trampa la usan en Polinesia y Papua Nueva Guinea para cazar
possums (una especie de zarigüella) y ratas... se puede poner en el
suelo como en las fotos, y tambien en lo alto de un tronco que sirva de
puente sobre un curso de agua, o una rama de un arbol... en estos casos
las ramas flexibles que forman los dos arcos se atan por encima y por
debajo del tronco.
Material:
Dos ramas flexibles que formarán los dos arcos de sujección.
una rama que será la que sujete la clavija de disparo y que al pasar el animal y pisarla, liberará la clavija de disparo
Una clavija de disparo unida a la cuerda de tensión y al lazo.
cuerda para atar el lazo y la clavija de disparo a una rama que hace de resorte.
cuchillo... como siempre en esta serie el famoso Villegas.



Aqui
teneis una vista general de la trampa montada. vista desde delante.
Podeis ver la clavija de disparo sujeta en posición vertical por el arco
frontal y el palo horizontal que disparará la trampa al ser presionado
hacia abajo por el animal, liberando la clavija de disparo y tirando del
lazo hacia arriba pullando al animal entre los dos arcos y el lazo.


otra foto igual a la anterior, pero con mas detalle para que se aprecie el mecanismo de disparo



Vista
lateral de la trampa, mostrando los dos arcos de sujección y el sistema
de disparo y el lazo... este ultimo va entre los dos arcos y se une a
la cuerda en tensión de la clavija de disparo.



detalle del sistema de disparo visto desde atras, el lazo va extendido entre los dos arcos que forman la trampa


Vista fronto-lateral donde se aprecia la disposición de los elementos.




La misma vista con mas detalle...


para
que la trampa ,funcione con eficacia conviene hacer una muesca en el
palo del arco en la zona donde la parte baja del palo atravesado (lo que
se ve en primer plano), para bloquearlo un poco de ese lado y que baje
la parte alta liberando el disparador.



Trampa de lazo con resorte, bidireccional



Publicado por canis_vulpes, el 8 de Febrero de 2009Esta trampa la he sacado del manual de supervivencia del Ejército
Español, es sencilla en su funcionamiento, pero un poco mas entretenida
de fabricar que la otre bidireccional, porque hay que tallar unas
muescas rectas a media madera cerca del extremo superior de las estacas,
y aplanar los extremos en caras opuestas del palo horizontal... como el
palo horizontal no es perfectamente recto, hay que buscar la parte
superior del arco y aplanar los extremos teniendo en cuenta este detalle
de que el arco apunte hacia arriba, de otro modo tenderá a girar al
tensionarlo con la cuerda y será muy dificil (por no decir imposible)
montar la trampa... (esto es lo que te enseña la práctica... y los
manuales no dicen nada)
Aqui os pongo la primera foto con los palos a usar... dos estacas y un palo horizontal donde irá atado el lazo.



A
continuación una foto de los palos ya tallados, con las muescas rectas
cerca de la parte superior de las estacas y el palo horizontal con los
extremos aplanados en caras opuestas..


Detalle de las muescas rectas de las estacas...


A
continuación clavamos las dos estacas a los lados del camino de paso de
los animales, con las muescas apuntando a los dos sentidos del camino
(hacia alante y hacia atras)


A
continuación encajamos el palo horizontal con sus extremos planos
mirando hacia las muescas de las estacas y tensamos el palo con la rama o
resorte vegetal que usemos... tener en cuenta que el lazo va atado al
centro de este palo, y el nudo de atado debe quedar en la parte superior
del palo para que no gire sobre su eje y rompa el paralelismo entre las
muescas de las estacas y los lados planos del palo.


Las
dos siguientes fotos muestran en detalle como encajan los extremos
aplanados del palo horizontal en las muescas de las estacas




Ahora
una vista desde arriba para que veais la disposición del palo
horizontal... como podeis apreciar, la trampa se dispara no importa si
el animal viene por la derecha o por la izquierda de la foto.


Y por ultimo una vista general de la trampa a nivel del suelo del camino....


Trampa de lazo con resorte, bi-direccional (otra variante)

Esta trampa es también muy sencilla, aunque en algunos manuales de
supervivencia militar, no esta bien explicada, pues omiten la estaquilla
que sujeta el palo horizontal donde va atado el lazo...
Como vereis los materiales son pocos y de fácil y rápida construcción:
Una estaca fuerte
Una estaquilla para sujetar el palo horizontal
Un palo horizontal para atar el lazo y la cuerda que va al resorte
Cuerda
Cuchillo (en este caso el Villegas)


Aqui
podeis ver como se monta la trampa, el lazo va atado al centro del palo
horizontal y la cuerda sw ata con una lazada o un nudo simple antes de
pasar por detras de la estaca grande, da una vuelta en el extremo del
palo horizontal y se ata arriba a una rama o resorte vegetal. esto hace
que la otra punta del palo horizontal haga presión hacia abajo, pero ahí
es donde la estaquilla de la derecha entra en función, sujetando el
palo horizontal y manteniendo el conjunto en equilibrio... el animal al
engancharse en el lazo, hace que el palo horizontal se resbale de la
estaquilla y la trampa se dispara.


Aqui
podeis ver cómo está atada la cuerda al palo horizontal y como descansa
este en la estaquilla que mantiene todo en equilibrio


Detalle de la lazada de cuerda que pasa por detrás de la estaca y luego gira hacia arriba en el extremo del palo horizontal


Vista trasera de la lazada que pasa por detrás de la estaca y sube dando la vuelta por el extremo del palo horizontal



Y
por ültimo una foto trasera de como va dispuesta la cuerda... esta
trampa se pone al paso en un camino, o a la salida/entrada de una
madriguera, y se dispara indiferentemente del lado por donde venga el
animal.


Otro sistema de disparo para una trampa de caida



este es el mecanismo de disparo de la trampa que sale en un video de
Ray Mears... es muy sencilla y rápida de hacer, ademas es muy facil de
plantar y tiene mucha sensibilidad.
He usado un trozo de vara de
almendro verde, muy fácil de tallar a la vez que resistente... para
hacer las dos "tablitas" principales del sistema la he partido por la
mitad y he descortezado y aplanado la parte exterior.
El palito disparador es simplemente una vara afilada con una muesca a media caja de un centimetro o algo mas.
Todo el conjunto ha sido tallado con la hoja de corte de mi Victorinox SwissTool RS
Aqui podeis ver los tres elementos del sistema de disparo


En
una vista mas cercana se pueden apreciar los detalles de
construcción.... a la izquierda el palo o tablilla inferior con una
muesca que permite enganchar el palo del cebo...
En elcentro esta el palo superior, con un rebaje donde encaja el borde superior de la tablilla inferior.
A la derecha esta el palo del cebo con la muesca que sujeta en equilibrio las dos tablillas.


Aqui podeis ver diversas fotos con detalles del sistema de disparo montado.





Aqui podeis ver como descansa la parte superior de la tablilla de abajo en el rebaje de la tablilla de arriba



Aspecto general de la trampa montada... se supone que en la punta
afilada del palo horizontal hemos pinchado el cebo, que al ser
manipulado por el animal romperá el equilibrio de los palos haciendoque
la losa le caiga encima.

si quereis ver el video de Ray mears donde aparece este tipo de mecanismo de disparo, este es el enlace...
http://www.youtube.com/watch?v=GvRR5MTBBQI

  Punta de arpon de caña


Publicado por canis_vulpes

Un artilugio que nos puede ayudar a conseguir algo de comer es un
arpon... aqui os dejo este post sobre como hacer una punta de arpón de
caña
Para confeccionar uno, cortamos un trozo de caña con un
nudo . Del nudo hacia atras irá embutido en el palo que nos sirva de
mango, y del nudo hacia alante tallaremos las puntas.
En este
ejemplo el arpón es de dos puntas, comenzamos reforzando la zona del
nudo con una cuerda para que no se nos raje toda la pieza, y con la
navaja, cortamos longitudinalmente la parte que va a constituir las dos
puntas del arpón.



A
continuación introducimos un palito en la hendidura para mantener las
dos puntas abiertas y poder rebajarlas mejor con la navaja.



Seguidamente
rebajamos las palas que formarán las dos puntas del arpón, aquí podeis
ver como quedan vistas de perfil. Tened mucho cuidado al manejar la
pieza a partir de ahora, porque los bordes de las palas quedan tan
afilados que os pueden cortar la piel.



El
paso siguiente es sacar punta a cada pala, en este caso yo he tallado
un par de muescas para asegurar la sujección de la presa, pero
simplemente afilando funciona con presas pequeñas, pues las palas se
abren y actuan como una pinza.
La punta ha de ser un compromiso entre robustez y afilado, muy finas pinchan bien, pero son mas frágiles.



Ya
solo queda reforzar toda la pieza con cuerda o con cinta aislante para
que no se raje al usarla y/o al encajarla en el mango, en las dos fotos
siguientes se hace un atado simple circular con lazada final en la que
el nudo queda embutido debajo de las vueltas.




Yo
he usado este tipo de arpon con 6 puntas para coger ranas y funciona
de maravilla. no hace falta ponerle dientecillos a las puntas, pues
sujeta a las ranas por la presion de las puas al abrirse...

Mi incondiconal agradecimiento a don Nacho, Canis-Vulpes quien publicó estas artes en nuestro querido Foro SyN.


                         Trampa arapuca


El domingo después del paseo que nos dimos por la calzada carretil de
Irus,,que ya conté en el apartado de viajes y aventuras .nos fuimos de
visita al chalet de unos amigos, yo me había avituallado de un buen montón de varas de avellano para hacer mis apaños..nada
mas sacar mi cuchillo Mora 680 , del que estoy muy contento,,y ponerme a
pelar una vara todos se pusieron de acuerdo en que me fuese a la
puñetera calle hacer mis locuras.. así que solo y marginado ..con mi
cuchillo y mis trastos de supervivencia me comencé hacer una trampa arapuca ..como la vi hacer en este foro …este fue el resultado..



Ampliar esta imagen. Clic aquí para ver su tamaño original


este es el lugar donde me mandaron a hacer mis trabajos de supervivencia ,,soy un marginado


Ampliar esta imagen. Clic aquí para ver su tamaño original


Esta
es la favulosa trampa arapuca que me curre,,especial para capturar
codornicez pigmeas,,siempre y cuando no se mueran de un ataque de risa
al verla..



Ampliar esta imagen. Clic aquí para ver su tamaño original



Ampliar esta imagen. Clic aquí para ver su tamaño original


La mejor utilidad que le podia dar a la trampa.. es que soy un hombre de recursoso..¿¿¿ a que no se os habia ocurrido???


Ampliar esta imagen. Clic aquí para ver su tamaño original


 TRAMPA PARA CHARRANES Y PAINICOS



Esta trampa me la enseño mi padre, la usaba de niño para
cazar un ave llamada "charran" y otro que llaman por aqui "painico",
son como las gaviotas pero mas pequeñas y tienen la costumbre de coger
sus presas al vuelo, se lanzan en picado y agarran su presa con el pico.


He empleado para confeccionar la trampa hilo bramante para
que se aprecie mejor en las fotos aunque lo ideal es usar hilo de
pescar pues es casi imperceptible a la vista del ave, el cebo que se
pone es un pescado, como no tenia pues se me ocurrio hacer uno con un
trozo de tablita que encontre para que fuera mas real.


Al menos con este modelo de pescado artificial pareceria mas real para el post, tambien se utilizan dos trozos de ramitas o cañas para sujetar el lazo.


Yo
he usado dos trozo de caña a las cuales le hago una pequeña incision
donde sujetare el lazo y despues las clavo en la orilla de la playa.


Las cañas o ramas han de ser lo mas finas posible y no muy altas para que el ave no las vea y se asuste, yo las he puesto algo grandes de mas para
que se pueda apreciar bien las fotos, hacemos un lacito por donde pasar
el cordel, que como ya he dichoa antes lo ideal es que sea de sedal de
pesca.


Se
hace el lazo y se coloca en las muescas de las cañas como se puede
apreciar en las fotos y el otro extremo de lazo lo atamos en una piedra
que bien la podriamos enterrar para que el ave no vea nada sobre la orilla yo la he dejado para que se vea, colocamos el pez a un lado del lazo.


Una vez que el ave ve el pescado se lanzara hacia el y se enganchara por el cuello al lazo quedando atrapado.

Este post solo esta expuesto a modo didáctico y una vez realizado se ha desmontado y dejado el lugar tal y como estaba.
Solo estaría justificado su uso en un caso real de supervivencia.

 TRAMPA BASCULANTE

  Esta trampa esta destinada a pequeños roedores
que en un momento dado son una buena fuente de proteinas, no es un
bocado muy grande pero algo es algo, asi que no debemos desecharlos.


En
esta trampa he empleado como podeis ver una rama mas o menos gruesa, un
trozo de tubo de desagues o canalizacion, un cordel, una botella de
salfumant , la minipala como yo la llamo y mi nueva adquisicion, el
"Sruvival de 14" de Aitor, pues bien comenzamos practicando en el
terreno un agujero.



El
agujero ha de ser un poco mas grande que la longitud del tubo y de
profundo ha de ser mas o menos las mitad de la longitud del tubo para
que al bascular no tropiece con el fondo, una vez practicada la oquedad
en el terreno hemos de cortar dos trozos de la rama.



Una
vez que hemos cortado las ramas le sacamos punta en los extremos para
poder clavarlas con mas facilidad, pues bien los clavamos en el terreno a
ambos lados del agujero.


Despues
cogemos la botella de salfumant y le cortamos la parte inferior para
usarla a modo de tapon en uno de los extremos del tubo, pues ha de
tener cegada una de sus aberturas para que el animal no pueda salir por
la parte posterior, se podria haber utilizado a modo de tapon
cualquier otro objeto o material, yo en este caso he utilizado esto.


Cogemos
el cordel y lo atamos por los extremos para hacer un circulo, amarramos
un extremo a una de las ramas e introducimos el tubo por el interior
del cordel, comenzamos a a darle vueltas para darle fuerza al resorte
que formara al enrollar el cordel y una vez cogido la consistencia
adecuada se introduce el otro extremo en la rama opuesta y queda como
podeis ver en las fotografias, el tubo lo apoyamos en el bode del
agujero, ese es su sistema de retencion, lo ponemos lo mas al filo
posible antes hemos introducido el cebo en el interior del tubo, como
podeis ver es muy sencilla.



Depues
con ramitas y ojarasca vamos naturalizando el entorno de la trampa para
que el animal no le llame mucho la atencion el artefacto y se asuste.



Como podeis ver a la altura del animal no llama mucho la atencion pues esta mas o menos confundido con el entorno.
Aqui
podeis ver otras vistas de como queda camuflado, en la tercera
fotografia se ve como el animal vera la entrada de la trampa, en el
fondo del tubo estaria colocado el cebo, una vez que el animal entra
dentro, al sobrepasar el eje del tubo por el peso del roedor hara que
bascule y se ponga en posicion vertical quedano el animal al fondo
tratando de subir hacia arriba y resbalando por las paredes, el propio
peso del roedor hara que el tubo siempre se mantenga en
posicion vertical evitando que se salga.




Otras vista del dispositivo activado en posicion vertical.

Es
una trampa sencilla de hacer, tambien se podria haber empleado latas
empalmadas unas a otras si no encontramos una alargada, si ponemos un
buen tubo largo pienso que tambien se podria pillar algun reptil, en
principio esta pensada para roedores.

Este post solo esta expuesto a modo didáctico y una vez realizado se ha desmontado y dejado el lugar tal y como estaba.
Solo estaría justificado su uso en un caso real de supervivencia.


TRAMPA LOSA DE CORREA

 Este
sábado me dispuse a hacer una trampa llamado losa de correa que esta
destinada a cazar perdices aunque se puede emplear para cazar otro tipo
de animales dependiendo el lugar y el cebo que se le ponga, es sencilla
de hacer y no es muy difícil de montar, se llama de correa pues
originalmente se montaba con una tira de cuero, aunque se puede montar
con un trozo de cordel como os muestro en este post.




Para
poder realizarla he empleado mi cuchillo Kodiak de Muela, es un
cuchillo versátil y robusto, me gusta mucho pues es manejable y fuerte a
la vez que bonito.

Pues
bien, he utilizado tres ramas, una gruesa que servirá de soporte de
todo el armadijo y las otras son algo más finas que son las que nos
servirán como sistema de equilibrio de la losa, las ramas son de “taray”, también como veis he utilizado cordel.







Pues
nada comenzamos cortando las ramas a sus medidas y formas adecuadas, el
tamaño de las ramas va en función de lo grande que sea la losa usada
por lo tanto no tienen una medida fija.






Sacamos punta en un extremo de la rama gruesa que es la que se pondrá en sentido vertical y mantendrá todo el armadijo.

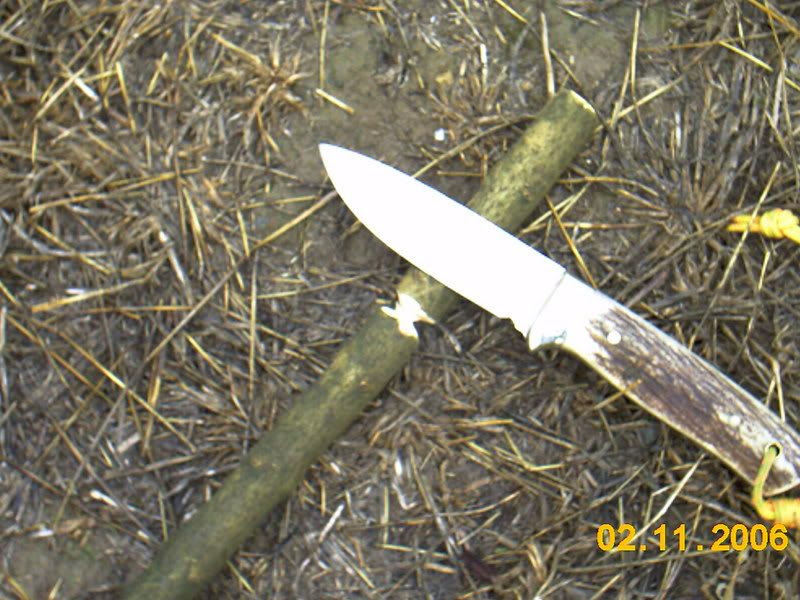

En el otro extremo le hacemos una muesca para que sirva de apoyo una de las otra ramas como veremos mas adelante.




Pasamos a cortar las otras ramas.




Cortamos un trocito de rama más pequeño que será el sistema de disparo.



Lo cortamos utilizando la técnica de batoning.




Con lo cual obtenemos dos trozos de los cuales solo usaremos uno, lo partimos para obtener una de las caras plana.




Aquí tenéis todas las ramas listas.




Clavamos en el terreno la rama mas gruesa con un martillo de circunstancias, je je je.




Cortamos un trozo de cordel para montar el armadijo en cuestión.




Atamos la ramita pequeña mas cerca de uno de los extremos y no al centro exacto y el otro extremo del cordel lo atamos a una de las dos ramas finas.




Y se monta como podéis ver en la fotografía.




Aquí podéis ver el porque hacer una muesca en la rama gruesa, es ni más ni menos que para que no resbale la ramita fina que sirve para sujetar la los en su parte superior.



Aquí veis la forma de montar las ramas atadas con el cordel y la otra rama que nos quedaba se monta apoyada en la ramita que nos sirve de sistema de disparo y
en la losa en forma horizontal inferior, las ramas siempre han de estar
terminada en punta a modo de punta de lápiz para que todo el sistema
este en equilibrio y al más mínimo roce se desmonte el sistema..




Aquí tenéis otra vista del sistema de disparo o retención.



Otra vista mas que espero os deje claro como se monta.





Una vista de todo el armadijo montado, como podéis ver he puesto arroz como cebo para que se acerque el ave.



Al más mínimo toque o roce salta disparada desplomándose las losa.



He montado la trampa al
lado de una charca donde en teoría se acercaría las aves al amanecer
para beber agua o al atardecer pues es un lugar idóneo para su
colocación.

 TRAMPA (LOSA DE PINGANO)



Hacia tiempo que no posteaba nada sobre trampas y
me decidi hace un par de fines de semana el salir a practicar con
unatrampa llamada de pingano, es una forma mas de armar una trampa de
losa, es curioso ver como dependiendo de lazona en la que nos
encontremos tienen sus variantes para montar una trampa de losa, bueno,
pues paso a contaros comofui preparandola.


Me
fui con mi nueva mochila que gracias a Fernan Gonzalez la tengo,
gracias desde aqui amigo mio, se buscan unas ramasque sean apropiadas
para tal fin y una buena losa dependiendo el tipo de animal que se
quiera capturar asi a de ser la losa.
Este tipo de trampa se puede
usar de dos formas, una con un cebo para que el animal acuda y caiga
cuando comience a comer al tocar ligeramente la rama o tambien se puden
colocar en zonas de paso de animales, se activara al pasar el animal por
la senda.


Comenzamos preparando las ramas cortandolas por donde estimemos oportuno.


Cogemos la rama en forma de Y griega.


Y la cortamos por un extremo casi a ras dejandola en punta.


Aqui tenemos otra instantanea donde se aprecia como dejamos como un V y la union dejandola en punta.


Ya tenemos las tres ramas cortadas, la primera las larga, la segunda en forma de 7 y la tercera en forma
de V.


Un primer plano de la navaja empleda que en este caso he usado la "navaja iberica" de nuestro querido foro.


En la rama que hemos preparado en forma de 7 le hacemos una muesca para que se ancle ahi la rama mas larga.


Aqui veis la forma que le he dado a la muesca.


Podeis ver que la muesca se la he practicado en la parte suerior y horizontal de la rama en forma de 7.


La rama larga en un extremo lo hacemos en punta para que encaje en la muesca de la rama en forma de 7.


Ya
tenemos montada la trampa de pingano, es facil de montar y tambien de
retener en la mente, pues es muy sencilla y efectiva a la vez, si os
dais cuenta al pie de la losa he puesto unas ramillas simulando como si
fuera el cebo, serian semillas de maiz, cebada, arroz, en fin de los
dispongamos para tal fin en esos momentos, de esta forma seria para
atraer al animal y que callera al comer, la otra forma de montarla como
he comentado antes seria colocandola en una senda bien camuflada y algo
mas grande deberia ser para que al pasar el animal por la senda
tropezara o rozara la varilla en forma de V desplomandose la losa sobre
el.


Otra vista mas de la trampa montada.


Un detalle de como se ancla las ramas y como se sujeta la losa a la rama.


Detalle de anclaje de la rama en forma de V sobre la rama vertical y la rama en forma de 7.


Una vista desde arriba, es decir desde la losa.


Otra vistilla mas del conjunto.


Con simple toque de la rama en forma V se desploma en un instante.


Una instantanea del momento en el que se desestabiliza el armadijo.


Y por ultimo la losa totalmente desplomada sobre el suelo.

oy tocó dia de prácticas survivaleras...y me decidí a probar el comportamiento del cuchillo FORESTAL en la creación de una trampa básica de todo manual de supervivencia que es la trampa del 4.

Bueno sobra decir que es plan didáctico y que el uso de trampas en España está prohibido.Eso no quita que sin infringir ninguna ley nos adiestremos en el montaje de las mismas y verifiquemos su funcionamiento sin que tenga que existir ninguna presa.

Respecto al Forestal he de decir que me gusta el comportamiento del cuchillo en la talla de la madera,menos cuando haces un agarre continuado del reves..ya que la forma del mango debajo del agujero para el cordon fiador..esa forma puntiaguda...no me convence...en mi opinión deberia de ser redonda toda..es decir el culo del mango ..redondo..todo.Lo digo porque en un agarre del reves continuado...me acabó molestado esa forma del mango...pero para gustos colores!!!!

Todos sabemos que es un tipo de trampa de peso suspendido o caida de peso muerto.Una trampa de este tipo se construye de forma que un peso cae sobre la presa cuando ésta accede al dispositivo disparador.Este tipo de trampas son trampas que se pueden hacer de cualquier tamaño,aunque en una situación de supervivencia real si estás solo...no creo que se pueda hacer de gran tamaño..debido al esfuerzo en hacerla y a que se necesitaria ayuda de otra persona para armarla..si fuera muy grande.

Ah se me olvidaba..me llevé unos tajos con el Forestal...corta el aire el joio.

Aqui vá un esquema de las diferentes partes que la forman:



Hombre..a mí no me salió tan bien como en el esquema pero.....funcionaba.El peso que tenia a mano era un bloque de la construcción..no tenia piedras grandes.Ahí van las fotillos:



Un detalle del las piezas ensambladas,se nota la falta de maña..pero poco a poco...Esta con resto de sangre del menda..la culpa fue del forestal..no te puedes descuidar..









Canis en su momento posteó esta trampa y sugeria en determinados casos dirigir la caida del pesi muerto con estacas a los lados,no me hizo falta por el mismo peso del bloque,pero es importante tenerlo en cuenta.



Saludos!!




RECORDAD
QUE EL USO DE TRAMPAS ESTA TOTALMENTE PROHIBIDO, HEMOS DE SER
RESPONSABLES, RESPETAR Y CONSERVAR LA NATURALEZA Y LA VIDA SILVESTRE QUE
EN ELLA SE ENCUENTRA
